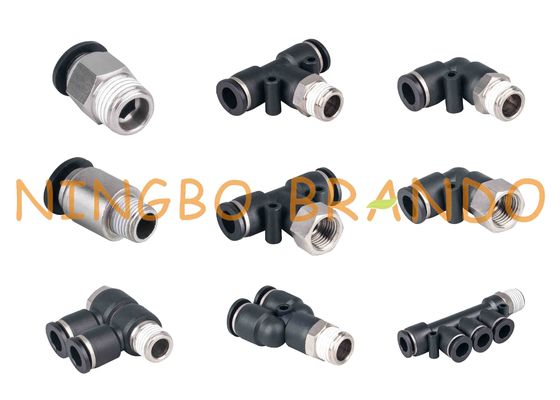

Пневматические штуцеры быстро соединяются

Пневматические штуцеры быстро соединяются

Нажим Brando в штуцерах (или нажать для того чтобы соединить штуцеры) обеспечивает легкую трубку соединения и разъединения без причинять повреждение к трубке. Составной нажим в штуцерах идет главными частями в пневматической и жидкой системе. Нажим Brando в штуцерах доступен в разнообразие типах, прессформах, размерах и типах потока удовлетворять различные требования метрических и дюйма трубки. Наш составной нажим в штуцерах смог приспособить оба метрический трубопровод размера и трубопровод размера дюйма которые сделаны из полиуретана, полиэтилена и нейлона. Смесь нажим-в штуцерах идеальна для общих пневматических промышленных применений.

Brando Нажим-в приспосабливая особенностях
1. опционные формы рукава отпуска: Как изготовитель, Brando может обеспечить овальный и круглый рукав отпуска
2. множественные цвета рукава отпуска: Голубой, черный, оранжевый, красный, оранжевый, серый цвет
3. приспособьте виды типа потока соединения: R (PT, BSPT), g (BSPP), NPT, UNF, UNC, метрическое
4. приспособьте метрический трубопровод O.D размера: 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm, 14mm, 15mm, 16mm
5. приспособьте трубопровод O.D размера дюйма: 1/8", 5/32", 3/16", 1/4", 5/16", 3/8", 1/2», 5/8"

Размер & код заказа пневматических штуцеров шланга:

Прямой мужской штуцер:

Изображение	Размер	Номер детали.	R	D	L1	L	S	Внутренний наговор
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8»	4	8	21	12	3
			R1/4»	4	9	18	13	3
			R3/8»	4	10	20	17	3
			R1/2»	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8»	6	8	22	12	4
			R1/4»	6	9	22	13	4
			R3/8»	6	10	21	17	4
			R1/2»	6	11	23	21	4
		PC8	R1/8»	8	8	27	14	4
			R1/4»	8	9	24	14	6
			R3/8»	8	10	22	17	6
			R1/2»	8	11	23	21	6
		PC10	R1/8»	10	8	29	27	4
			R1/4»	10	9	30	17	6
			R3/8»	10	10	28	17	8
			R1/2»	10	11	24	21	8
		PC12	R1/8»	12	8	31	19	4
			R1/2»	12	9	32	19	6
			R3/8»	12	10	29	19	10
			R1/2»	12	11	31	21	10

Штуцер нажима локтя мужской:

Изображение	Размер	Номер детали.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PL8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PL10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PL12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Штуцер тройника ветви мужской:

Изображение	Размер	Номер детали.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PT8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PT10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PT12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Список всех пластиковых пневматических штуцеров шланга:

Выбор правых штуцеров для вашей пневматической системы:

Штуцеры помогают контролировать силу и дирекционную подачу сжатого газа или воздуха используемых в пневматических системах. Одно из первого рассмотрения в выборе соединителя тип сосуда который вы будете соединять с как гибкостью шланга или трубки, так же, как внутреннего диаметра (ID) и наружного диаметра (OD) сосуда обеспечить адекватное уплотнение и безопасное соединение. Подходящий материальный выбор для вашего пневматического соединителя также важен, включая совместимость или сопротивление газа для того чтобы нагреть или корозию.

Другое рассмотрение в выборе правого соединителя пневматической системы включает:
1. тип соединения и функции она выполняет
2. рабочее давление пневматической системы
3. температурная амплитуда рабочей температуры
4. требования к p.s.i для вашего применения
5. количество вибрации произведенное пневматической системой
6. тип потока получая штуцера

Фокус на ваших требованиях, предложение вы самое лучшее решение:

√ свяжется мы если некоторые пункты вы имеют сомнение

√ свяжется мы если где-то нужно изменить
√ свяжется мы если не одно, то вы ищете

√ свяжется мы если вы делаете конструировать

Добро пожаловать к вашим любым вопросу и дознанию!
