| Место происхождения: | Китай |
| Фирменное наименование: | Brando |
| Сертификация: | CE |
| Номер модели: | 1020/2 |
| Количество мин заказа: | 100 ПК |
|---|---|
| Упаковывая детали: | Индивидуальные коробки, коробка, паллет |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Л/К, Т/Т, ПайПал, западное соединение, МонейГрам |
| Поставка способности: | 100000 ПК в месяц |
| Гаван размер: | 1/4" | Тип соединения: | Пирофакел (SAE) |
|---|---|---|---|
| Функция: | 2-ходовой нормально закрытый (НЗ) | Деятельность клапана: | Сразу действовать |
| Напряжения тока: | AC110V, AC220V, AC230V, Ac240V, DC24V | Материал тела: | Латунь |
| Температура окружающей среды: | -35 - °C 105 | Ряд давления: | 0.5 - 25 Адвокатур |
| Хладоагенты: | R22, R404A, R407A, R407C, R125, R134a, R152a | Линия применение системы: | Линия разрядки, горячий газ размораживает линия, жидкостная линия, всасывающая магистраль |
| Высокий свет: | Клапан соленоида CASTEL,Клапан соленоида рефрижерации Castel,Клапан соленоида Castel |
||

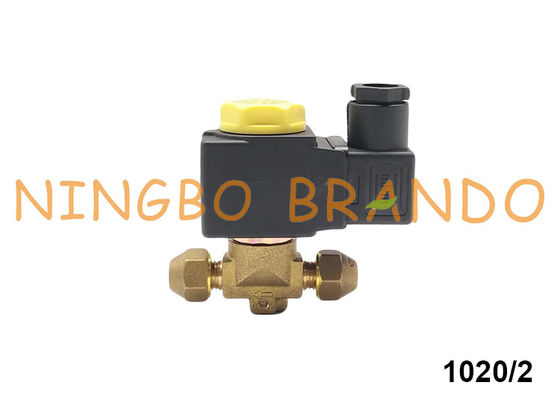

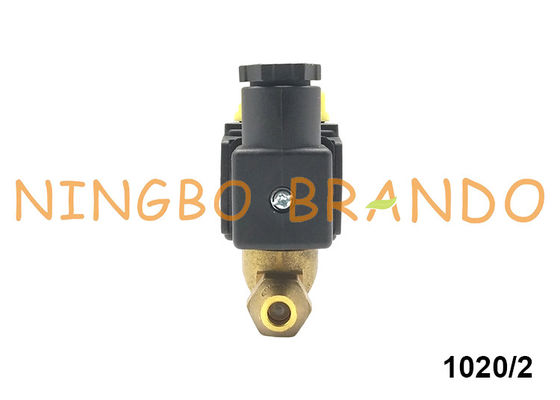

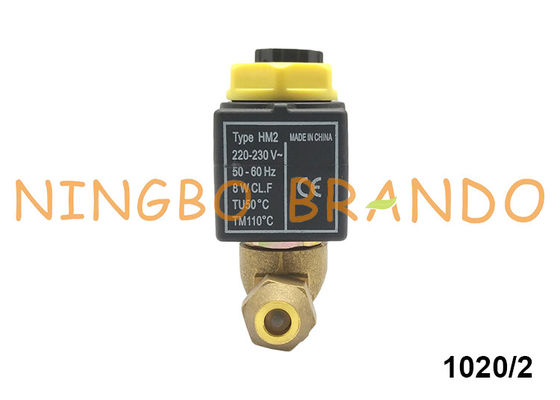

Раструбный электромагнитный клапан Castel типа 1/4 дюйма SAE в системе охлаждения 1020/2
Соленоидный клапан типа Castel состоит из латунного корпуса, якоря плунжера из нержавеющей стали, катушки и других частей.
Клапан серии 1034 ;1038 ;1040 ;1048 ;1049 ;1050 ;1058 ;1059 ;1078 (/11, /13, /M42) ;1079 (/13, /M42, /17) ;1098/9;1099/11 – поршневые клапаны с пилотным управлением.Их работа зависит не только от магнитного поля, создаваемого протекающим по катушке током, но и от минимального входного давления, необходимого для:
• откройте поршень и держите его поднятым над основным отверстием
• закройте поршень и убедитесь в герметичности основного отверстия
Открытие/закрытие седла главного клапана контролируется поршнем, а открытие/закрытие седла управляющего клапана – подвижным плунжером катушки.
Измерение:
|
Модель
|
Связь
|
Измерение
|
Тип катушки
|
|||
|
SAE (факел), ODF (пайка)
|
Н1
|
Н2
|
L1
|
Вопрос
|
ХМ2
ХМ3
|
|
|
1020/2
|
1/4'' САЕ
|
75
|
62,5
|
58
|
-
|
|
|
1020/3
|
3/8'' САЕ
|
65
|
||||
|
1028/2
|
1/4'' ОДФ
|
32,5
|
125
|
|||
|
1028/3
|
3/8'' ОДФ
|
62,5
|
125
|
|||
|
1064/3
|
3/8'' САЕ
|
82
|
69,5
|
68
|
||
|
1064/4
|
1/2'' САЕ
|
72
|
||||
|
1068/3
|
3/8'' ОДФ
|
111
|
||||
|
1068/4
|
1/2'' ОДФ
|
127
|
||||
|
1070/4
|
1/2'' ОДФ
|
91
|
75,0
|
100
|
45
|
|
|
1070/5
|
5/8'' ОДФ
|
106
|
||||
|
1078/4
|
1/2'' ОДФ
|
127
|
||||
|
1078/5
|
5/8'' ОДФ
|
173
|
||||
|
1078/9
|
1 1/8'' ОДФ
|
115
|
96,0
|
250
|
80
|
|
|
1078/11
|
1 3/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
|
1090/5
|
5/8'' САЕ
|
106
|
78,0
|
120
|
57
|
|
|
1090/6
|
3/4'' САЕ
|
106
|
78,0
|
124
|
57
|
|
|
1079/7
|
7/8'' ОДФ
|
91
|
75,0
|
190
|
45
|
|
|
1079/11
|
1 3/8'' ODF
|
115
|
96,0
|
292
|
80
|
|
|
1079/13
|
1 5/8'' ODF
|
172
|
138,0
|
278
|
68
|
|
|
1098/7
|
7/8'' ОДФ
|
106
|
78,0
|
180
|
57
|
|
|
1099/9
|
1 1/8'' ОДФ
|
106
|
78,0
|
216
|
57
|
|
|
1099/11
|
1 3/8'' ODF
|
157
|
127,0
|
291
|
68
|
|
Технические данные:
|
Принципы работы
|
Номер модели
|
Порт САЕ
|
Номинальный диаметр седла (мм)
|
Кв Фактор
(м³/ч)
|
PS
(бар)
|
ТС(℃)
|
ТА(℃)
|
||
|
мин
|
Макс
|
мин
|
Макс
|
||||||
|
Прямое действие
|
1020/2
|
1/4 дюйма
|
2, 5
|
0, 175
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1020/3
|
3/8 ''
|
3
|
0, 23
|
||||||
|
Мембранный пилотный привод
|
1064/3
|
3/8 ''
|
6, 5
|
0, 80
|
45
|
-35
|
+105
|
-35
|
+50
|
|
1064/4
|
1/2 дюйма
|
||||||||
|
1070/4
|
1/2 дюйма
|
12, 5
|
2, 20
|
||||||
|
1070/5
|
5/8 ''
|
2, 61
|
|||||||
|
1090/5
|
5/8 ''
|
16, 5
|
3, 80
|
||||||
|
1090/6
|
3/4''
|
4, 80
|
|||||||
|
Поршень с пилотным управлением
|
1034/3
|
3/8 ''
|
6, 5
|
1, 00
|
45
|
-35
|
+110
|
-35
|
+50
|
|
1034/4
|
1/2 дюйма
|
||||||||
|
1040/4
|
1/2 дюйма
|
12, 5
|
2, 40
|
||||||
|
1040/5
|
5/8 ''
|
3, 00
|
|||||||
|
1050/5
|
5/8 ''
|
16, 5
|
3, 80
|
||||||
|
1050/6
|
3/4''
|
4, 80
|
|||||||
Монтаж:
Перед подключением клапана к трубе желательно убедиться в чистоте холодильной системы.Фактически, клапаны с прокладками из ПТФЭ, особенно поршневые клапаны, чувствительны к грязи и мусору.Кроме того, убедитесь, что направление потока в трубе соответствует стрелке, выбитой на корпусе клапана.Все клапаны могут быть установлены в любом положении при условии, что катушка не направлена вниз.Пайка клапанов с паяными соединениями должна выполняться с осторожностью, с использованием присадочного материала с низкой температурой плавления.Нет необходимости разбирать клапаны перед пайкой, но важно избегать прямого контакта между пламенем горелки и корпусом клапана, который может быть поврежден и поставить под угрозу правильное функционирование клапана.
клапан.
Перед подключением клапана к электрической системе убедитесь, что напряжение и частота сети соответствуют значениям, указанным на катушке.
