Тип катушка Turbo замены клапана реактивного сопла ИМПа ульс сборника пыли BH10

Тип катушка Turbo замены клапана реактивного сопла ИМПа ульс сборника пыли BH10

В процессе делать катушку пневматической катушки клапана соленоида ИМПа ульс, оно как не простой как мы обычно создаем программу-оболочку соленоид для того чтобы укладывать в бухту. В фактическом обматывая процессе катушки клапана соленоида, необходимо унести прицеленную замотку согласно различным потребностям. Здесь некоторые меры предосторожности для заканчивать электромагнитную замотку катушки:

1. Используйте соотвествующий провод. Тонкий провод увеличит сопротивление катушки соленоида и причинит качество катушки соленоида, т.е., значение q для того чтобы уменьшить. В то же время, свои настоящая пропускная способность и механическая прочность небольшие, и легко дунуть или сломать провод. Поэтому, под предпосылкой обеспечения настоящей пропускной способности и механической прочности катушки соленоида, соответствующий провод выбран для обматывать.

2. Для катушек соленоида с различными равочими частотами, используйте магнитные ядри различных материалов. Например, в электромагнитной катушке работая в аудио разделе, лист кремния стальной или пермаллой обычно использованы как вещество активной зоны; в среднем разделе передачи волны, ядр феррита вообще использовано, и ранит множественностью изолированных проводов.

Технический параметр типа катушек BH10 Turbo клапана соленоида ИМПа ульс:

Основной размер типа катушек BH10 DIN43650A turbo соленоида клапана ИМПа ульс:

Электрическая магнитная катушка приложенная в типе клапане TURBO соленоида двигателя ИМПа ульс:

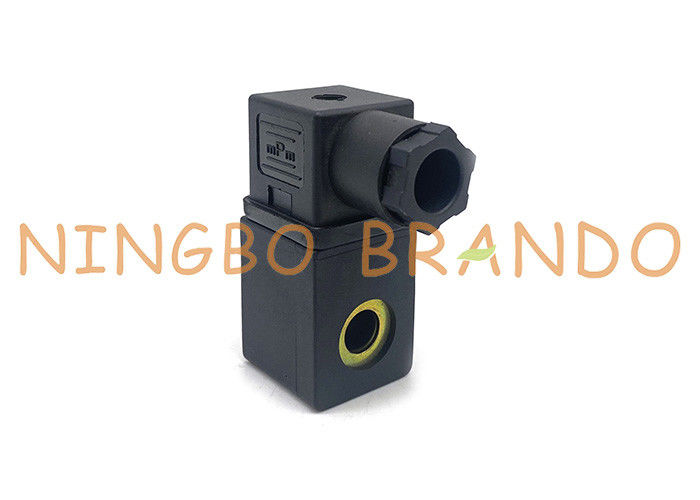

Дисплей продукции типа катушек TURBO руководства летания BH10 электромагнитных:

Катушка соленоида с собранием armature:

(1) отношение между всасыванием и ходом

Отношение между электромагнитными привлекательностью и ходом (ie, воздушным зазором) вызвано характеристиками всасывания. Сумма силы весны и силы земного притяжения вызвана характеристикой реактивной силы. Понадеяно что под любым ходом, всасывающая сила электромагнита немножко больше чем реактивная сила, которая обеспечивает что двигая металлический стержень высосан внутри, и скорость движения слишком быстра для того чтобы причинить удар и отскок. Это избегает заварки контакта и горящий для того чтобы улучшить жизнь.

Всасывающая сила постояннотокового магнита обратно пропорциональна к квадрату хода. Когда ход большой, всасывающая сила небольшая, т.е., сила небольшая.

Характеристическая кривая всасывания электромагнита переменного тока относительно плоска, т.е., большая всасывающая сила когда ход большой.

(2) начало настоящее и течение удержания

Когда напряжение тока электромагнита переменного тока постоянн, величина течения возбуждения связана с сопротивлением катушки, но она главным образом затронута ходом. Ход большой, магнитное сопротивление большое, и возбуждая течение также большое. Течение на максимальном ходе вызвано начиная течением, и течение во время всасывания вызвано течением удержания, также вызвало возбуждая течение. В больших электромагнитах, начиная течение может достигнуть больше чем 10 раз течение удержания. Начиная течение небольшого электромагнита может также достигнуть 2 к 4 раза течению удержания. Если двигая металлический стержень вставлен и начиная течение продолжается пропустить, то катушка нагревает вверх весьма и даже горится. Электромагнитные пилотные клапаны с небольшими ходами не легки для того чтобы сгореть. Электромагниты переменного тока не должны быть переключены время от времени часто. Жизнь нет покуда электромагнит DC.

Когда напряжение тока постоянн, течение катушки электромагнита DC только зависит от сопротивления катушки, независимо от размера хода. Когда двигая утюг будет вставлен, он не сгорит катушку. Электромагнит DC можно часто повернуть время от времени, и работа безопасна и надежна. Однако, если напряжение тока слишком высоко и течение слишком высоко, то катушка все еще сгорится.
