Место происхождения: | Нинбо, Китай |
Фирменное наименование: | BRANDO |
Сертификация: | CE, ISO |
Номер модели: | СК |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Внутренняя коробка, коробка, паллет |
Время доставки: | 4-7 дней работы |
Условия оплаты: | Л/К, Т/Т, ПайПал, западное соединение, МонейГрам |
Поставка способности: | 100000 ПК в месяц |
Серия продукта: | Растягиваемый элемент цилиндра воздуха SC стандартный | Размер скважины (mm): | 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 |
---|---|---|---|
Стандартный ход (mm): | 25, 50, 75, 80, 100, 125, 150, 160, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 | Действующий тип: | Двойной действовать |
Ряд рабочего давения: | 0,15 MPa к MPa 1,0 | Давление доказательства: | 1,5 Мпа |
Высокий свет: | Цилиндр воздуха пневматический,Двойной действующий пневматический цилиндр,Цилиндр Airtac пневматический |

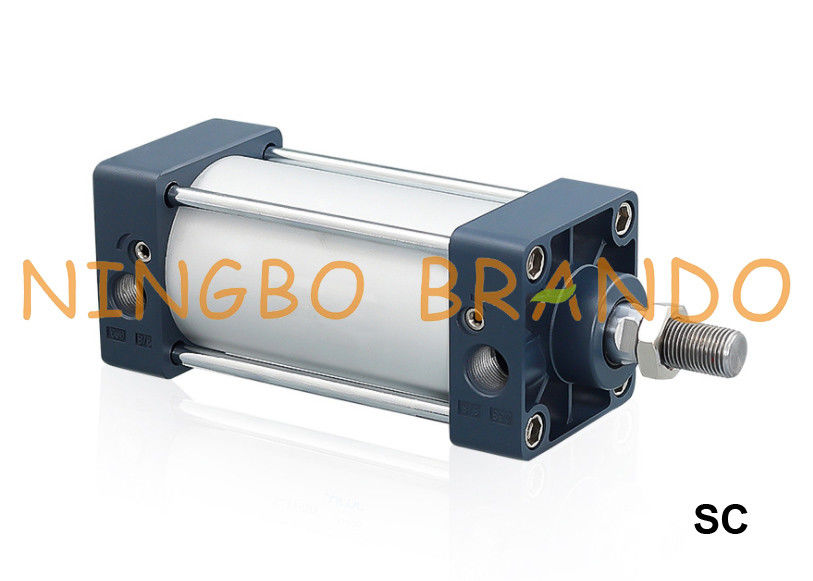

Тип цилиндр Airtac воздуха серии SC пневматический удваивает действовать
Одиночный действующий пневматический цилиндр:
В одно-действуя цилиндре (SAC), воздух только поставлен до одна сторона поршеня и ответственен за движение поршеня в только одном направлении. Выполняют движение поршеня в противоположном направлении к механическая весна. Одно-действуя цилиндр можно конструировать для того чтобы быть с низкопробным положением минус (возвращение весны) или низкопробным положением плюс (весна удлиняет) в зависимости от выполняет ли обжатый воздух ход выхода или в-ход соответственно. В случае давления или потерь электропитания, одно-действуя цилиндр имеет преимущество возвращающ поршень в низкопробное положение.
Обратная сторона одно-действуя цилиндров сбивчивая сила выхода через полный ход должный к сопротивляясь силе весны. Furthermore, ход одно-действуя цилиндра может быть ограниченные должными к космосу обжатая весна займут и наличия длины весны. Длина конструкции одно-действуя цилиндра поэтому более длиной чем свой фактический ход.
Двойной действующий пневматический цилиндр:
В двух-действуя цилиндре (DAC), воздух поставлен к камерам с обеих сторон поршеня. Более высокое воздушное давление на одной стороне может управлять поршенем к другой стороне. Двух-действуя цилиндры самый общий тип, по мере того как они дают потребителю полный контроль.
Преимущества двух-действуя цилиндров их более длинные ходы (до нескольких метров) и постоянн сила выхода через полный ход. Эти цилиндры предусматривают относительно лучший контроль и работают на более высоких задействуя тарифах. Недостатки двух-действуя цилиндров их потребность для обжатого воздуха для движения в обоих направлениях и недостаток определенного положения в случае отказа силы или давления.
Спецификации цилиндра серии SC пневматического:
Размер скважины (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |
Действуя тип | Двойной действовать | ||||||||||
Жидкость | Воздух (быть фильтрованным патроном фильтра 40μm) | ||||||||||
Устанавливать тип | SC | Основные CB LB TC TCM1 FA FB CA | |||||||||
SCD, SCJ | Основной FA LB TC TCM1 | ||||||||||
Ряд рабочего давения | 0,15 до MPa 1,0 (1,5 до бару 10,0) (22 до 145 psi) | ||||||||||
Давление доказательства | 1,5 MPa (бар 15) (215 psi) | ||||||||||
Temprature (℃) | -20 до +70 | ||||||||||
Ряд скорости (mm/s) | 30 до 800 | 30 до 500 | |||||||||
Тип валика | Переменный валик | ||||||||||
Регулируемый ход валика (mm) | 21 | 28 | 29 | 36 | 40 | ||||||
Гаван размер | 1/8" | 1/4" | 3/8" | 1/2» |
Ход цилиндра серии SC пневматического:
Размер скважины (mm) | Стандартный ход (mm) | Максимальн Стандартн Ход | Максимальн Ход |
32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
40 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1200 | 2000 |
50 | 1200 | 2000 | |
63 | 1500 | 2000 | |
80 | 1500 | 2000 | |
100 | 1500 | 2000 | |
125 | 1200 | 2000 | |
160 | 1500 | 2000 | |
200 | 1500 | 2000 | |
250 | 1500 | 2000 |
Символ цилиндра серии SC пневматического:
Приказывая код цилиндра серии SC пневматического:
Критерии для выбора: Тяга цилиндра:
Установка & использование:
1. Когда перемены нагрузки в работе, цилиндр с обильным размером мощности будут ed.
цилиндр 2.Relative с высокотемпературными сопротивлением или коррозионной устойчивостью будет выбран под условием высокой температуры или корозии.
измерение защиты 3.Necessary будет принято в окружающую среду с более высокой влажностью, много падениями пыли или воды, пыли масла и сваривая dregs.
вещества 4.Dirty в трубе необходимо исключить прежде чем цилиндр соединен с трубопроводом для предотвращения входа частиц в цилиндр.
средство 5.The используемое цилиндром будет фильтровано до 40μm или ниже.
правило 6.Anti-freezing будет устанавливано под окружающей средой низкой температуры предотвратить замерзать влаги.
цилиндр 7.The будет унесенным испытательным пробегом без нагрузки перед применением. До бега, буфер будет повернут к минимальному и постепенно будет выпущен для избежания повреждения на цилиндре причиненном чрезмерным ударом.
цилиндр 8.The избежит влияния бортовой нагрузки в деятельности для поддержания нормальной работы цилиндра и для того чтобы расширить срок службы.
9. Если цилиндр разобран и сохранен в течение длительного времени, то пожалуйста проводите антиржавейную обработку к поверхности. крышки Анти--пыли будут добавлены в портах воздуховода и выхода.
Фокус на ваших требованиях, предложение вы самое лучшее решение:
√ свяжется мы если некоторые пункты вы имеют сомнение
√ свяжется мы если где-то нужно изменить
√ свяжется мы если не одно, то вы ищете
√ свяжется мы если вы делаете конструировать
Добро пожаловать к вашим любым вопросу и дознанию!
