Место происхождения: | Нинбо, Китай |
Фирменное наименование: | BRANDO |
Сертификация: | CE, ISO |
Номер модели: | 2W200-20 |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Полиэтиленовый пакет, коробка, коробка, паллет |
Время доставки: | 4 до 7 рабочего дня |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 100000pcs в месяц |
Бренд: | BRANDO | Модель нет.: | 2W200-20 |
---|---|---|---|
Средство деятельности: | Воздух, вода, масло, газ | Картина движения: | Сразу действовать |
Тип: | Нормальный закрытый тип | Диафрагма расхода: | 20 mm |
Совместная скважина трубы: | 3/4" | Температурная амплитуда рабочей температуры: | -5~80℃ |
напряжение тока: | AC24V, AC110V, AC220V, DC12V, DC24V | Ряд напряжения тока: | +-10% |
Материал тела: | латунь | Материал уплотнения: | NBR, EPDM или VITON |
Высокий свет: | Нормальный закрытый клапан соленоида,клапан соленоида 2W200-20 24V,Клапан соленоида NC для воды |

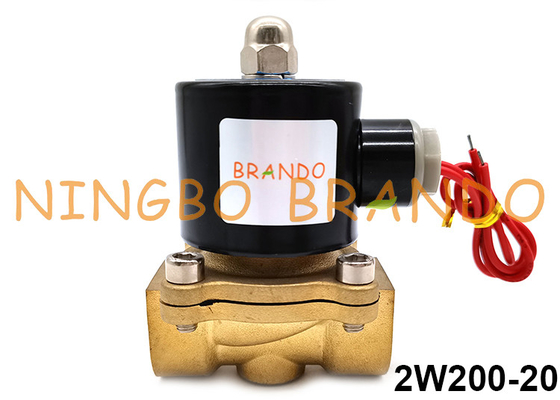

путь 12В 24В 110В 220В клапана соленоида 2/2 латуни 2В200-20 нормальный закрытый
Электромагнитный клапан серии 2W действует как прямой клапан.Он имеет компактный объем и класс защиты IP 54. Материал корпуса клапана доступен из латуни и нержавеющей стали.Он имеет три типа уплотнительного материала: NBR, EDPM и VITON.Электромагнитный клапан серии 2W обеспечивает быстрое и безопасное переключение, высокую надежность, длительный срок службы и хорошую совместимость материала со средой.
2W200-20:
2W: 2 положения 2 пути
200: Диафрагма расхода 20 мм.
20: 3/4 дюйма
Как работает электромагнитный клапан:
1. Когда требуется поток жидкости, он пропускает ток через электромагнитный клапан.
2. Благодаря этому на клапан подается питание и создается магнитное поле, которое вызывает движение плунжера против действия пружины.
3. Таким образом, поршень перемещается вверх, что позволяет открыть отверстие.
4. В этот момент допускается поток жидкости от впускного порта к выпускному порту.
Технические характеристики электромагнитного клапана 2W200-20:
Модель №. | 2W200-20 |
Модель движения | Прямой привод |
Тип | 2-х полосная 2-х позиционная,Нормальный закрытый тип |
Рабочая среда | Воздух, вода, масло, газ |
Диафрагма расхода |
20 мм |
Скорость потока (Cv) | 7.6 |
Размер порта | G3/4" |
Рабочее давление | Масло: 0~5кгс/см3 Газ: 0~7кгс/см3 Вода: 0~5кгс/см3 Воздух: 0~7кгс/см3 |
Диапазон рабочих температур | -5~80℃ |
Вязкость жидкости | 20 ССТ Ниже |
Напряжение | AC220V |
Диапазон напряжения | +-10% |
Максимум.Сопротивление давлению | 1,0 МПа |
2W0200-20 Нормально закрытый электромагнитный клапан с размерами Чертеж:
Модель | 2W200-20 |
А | 107 |
Б | 57 |
С | 123,5 |
Д | 73 |
К(ПТ) | 3/4'' |
Схема разборки электромагнитного клапана 2W200-20:
Подробное изображение электромагнитного клапана 2W200-20 с латунным корпусом переменного тока 220 В:
Подробнее о соленоидном клапане с латунным корпусом 2W200-20 G3/4 '' на YouTuBe:
Основные части 2/2-ходового электромагнитного клапана AC220V 2W200-20:
Корпус клапана:корпус клапана, к которому подключен электромагнитный клапан.Клапан обычно подключается к технологическому трубопроводу для управления потоком определенной жидкости, такой как жидкость или воздух.
Катушки Диафрагма:Катушка образует форму полого цилиндра.Снаружи эта катушка покрыта стальной оболочкой, а внутри полой части находится плунжер или поршень, движение которого внутри полого пространства управляется пружиной.
Поршень:Это сплошная круглая металлическая часть цилиндрической формы с размещенным в ее полой части электромагнитным клапаном.Когда электрический ток проходит через электромагнитный клапан, внутри полого пространства создается магнитное поле.За счет этого плунжер стремится двигаться вертикально в полом пространстве.Когда электрический ток прекращается к электромагнитному клапану, магнитное поле прекращается, и плунжер остается на прежнем месте благодаря силе пружины.
Седло клапана:Седло клапана является важным гидравлическим элементом.Он изготовлен с высокой точностью и сформирован по принципу уплотнения.
Уплотнение клапана:Уплотнение Уплотнение седла является сердцем гидравлической системы.Он всегда адаптируется к давлению клапана, температуре среды и химической стойкости.
Добро пожаловать на любой вопрос и запрос!
Контактное лицо: Brandon
Телефон: +8613454729544
