| Место происхождения: | Нинбо, Китай |
| Фирменное наименование: | BRANDO |
| Сертификация: | CE, ISO |
| Номер модели: | 4H230C-08 |
| Количество мин заказа: | 1 ПК |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Полиэтиленовый пакет, коробка, коробка, паллет |
| Время доставки: | 4 до 7 рабочего дня |
| Условия оплаты: | T/T, PayPal, западное соединение |
| Поставка способности: | 200000 ПК в месяц |
| Наименование товара: | Клапан рычага руки | Жидкость: | Воздух (быть фильтрованным патроном фильтра 40μm) |
|---|---|---|---|
| Размер порта: | In=Out=1/4», Exhaust=1/8» | Тип клапана: | 5 положение пути 3 |
| Диапазон давления: | MPa 0 до 1,0 | Максимальное сопротивление давления: | 1,5 MPa |
| Материал корпуса: | Алюминиевый сплав | Работать: | Тип ручного контроля сразу действуя |
| Высокий свет: | 4H230C-08 Ручной рычажный клапан,Ручной рычажный клапан Airtac,Пневматический регулирующий клапан |
||

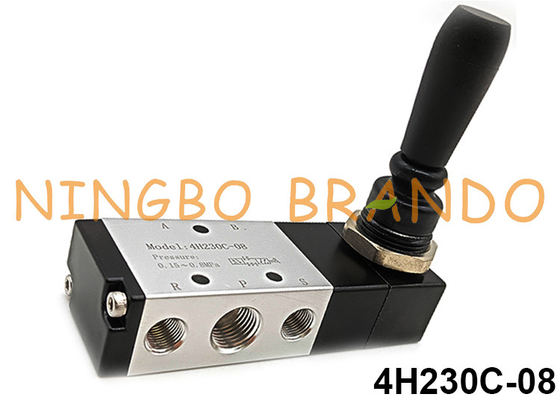

Тип Airtac 4H230C-08 Airtac ручного рычажного клапана 5, путь 3, положение
4H230C-08 представляет собой ручной пневматический распределитель с четырехходовым управлением и пятью портами (P = давление, A = выпуск 1, B = выпуск 2, EA = выпуск для порта A, EB = выпуск для порта B).Четырехходовые трехпозиционные клапаны с закрытым центром обычно используются для остановки цилиндра двойного действия при частичном ходе, при этом все порты перекрываются в центральном положении.
Особенности продукта:
1. Ручное управление, плавное срабатывание, точная и надежная ориентация;
2. Раздвижная конструкция колонны имеет хорошую герметичность и малый вес, ее легко устанавливать и демонтировать;
3. Внутреннее отверстие использует специальную технологию обработки, которая имеет небольшое трение и длительный срок службы;
4. Нет необходимости добавлять масло для смазки;
5. Монтаж на панели упрощает установку и применение.
Технические данные ручного рычажного клапана серии 4H:
| Модель | 210-06 | 230-06 | 210-08 | 230-08 | 310-08 | 330-08 | 310-10 | 330-10 |
| Жидкость | Воздух (для фильтрации с помощью фильтрующего элемента 40 мкм) | |||||||
| Операционная | Ручное управление прямого действия | |||||||
| Размер порта |
Вход=Выход= Выхлоп = 1/8 дюйма |
Вход = Выход = 1/4 '', Выхлоп = 1/8 дюйма |
Вход=Выход= Выхлоп = 1/4 дюйма |
Вход = Выход = 3/8 '', Выхлоп = 1/4 дюйма |
||||
| Размер отверстия (Cv) |
4H210-08: 17,0 мм² (Cv=1,0) 4HA230C-08: 13,6 мм² (Cv=0,8) |
4H310-08: 28,0 мм² (Cv=1,65) 4HA330C-08: 21,3 мм² (Cv=1,25) |
||||||
| Тип клапана | 5/2 путь | 5/3 способ | 5/2 путь | 5/3 способ | 5/2 путь | 5/3 способ | 5/2 путь | 5/3 способ |
| Диапазон давления | от 0 до 1,0 МПа (от 0 до 145 фунтов на кв. дюйм) | |||||||
| Испытательное давление | 1,5 МПа (215 фунтов на кв. дюйм) | |||||||
| Температура | от -20 до +70 ℃ | |||||||
| Материал корпуса | Алюминиевый сплав | |||||||
| Рабочий угол | ±15° | ±8,5° | ±15° | ±8,5° | ±18° | ±10° | ±18° | ±10° |
Код заказа ручного рычажного клапана серии 4H:
Размеры ручного рычажного клапана серии 4H:
Внутренняя структура серии 4HРучной рычажный клапан:
Видео производства пневматических клапанов BRANDO:
