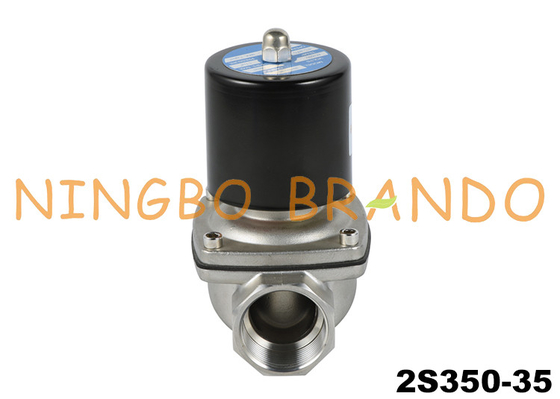

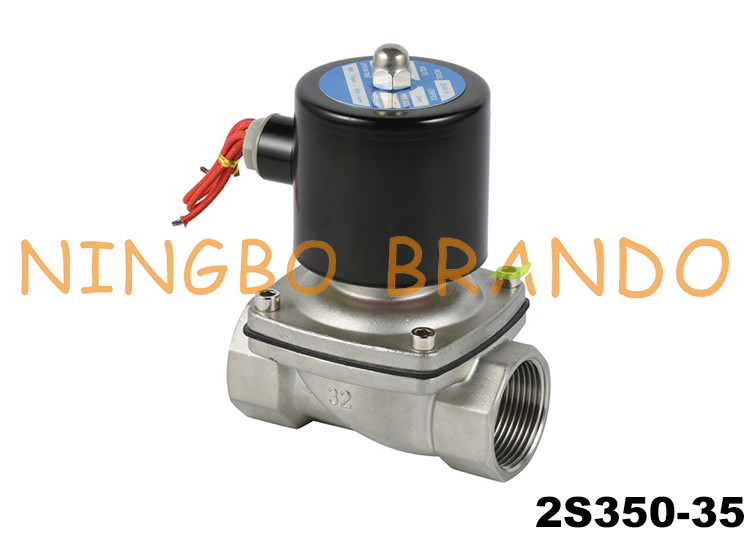

2С350-35 1-1/4" клапан соленоида АК220В ДК24В нержавеющей стали НК

2С350-35 1-1/4" клапан соленоида АК220В ДК24В нержавеющей стали НК

2S350-35/SUW-35 — это один из самых больших клапанов из нержавеющей стали, которые мы предлагаем в настоящее время.Этот клапан представляет собой двухходовой полупрямой подъемный клапан, который работает в нормально закрытом положении.Это означает, что есть два порта, через которые протекает среда, и клапан открывается, когда на катушку подается питание, чтобы позволить среде пройти.Удаление энергии из катушки клапана закроет его и остановит поток.Он работает в различных средах, таких как горячая вода, воздух, газ, дизельное топливо, фреон, слабые кислоты и слабые щелочи.Клапан имеет прочный прочный корпус из нержавеющей стали, который гарантированно прослужит в самых напряженных проектах.

Размер порта с внутренней резьбой 1-1/4 дюйма.Этот электромагнитный клапан может работать с жидкостями с низкой вязкостью ниже 20 сСт.Размер отверстия составляет 35 мм, а значение CV равно 24. Для работы требуется минимальное давление или вообще не требуется, но он может выдерживать давление до 7 бар и температуры от -5 ℃ до +80 ℃.Материал уплотнения – NBR/нитрил.Этот клапан работает в одном направлении и не препятствует движению среды назад в противоположном направлении.

Клиенты обычно используют клапан 2S350-35/SUW-35 для ирригации, фонтанов, солнечного отопления, автомобилестроения, пивоварения, гидропоники, систем отопления, вентиляции и кондиционирования воздуха, сантехники и везде, где только можно подумать об установке 1-1/4-дюймового клапана.

Видео YouTube о соленоидном клапане прямого подъема мембраны типа Uni-D размером 1 1/4 дюйма:

Габаритные размеры электромагнитного клапана из нержавеющей стали 1-1/4 дюйма 2S350-35 SUW-35:

Технические данныеНормально закрытый электромагнитный клапан серий 2S, SUS и SUW:

Подробная информация о соленоидном клапане SUW-35 прямого подъема с диафрагмой UNI-D типа UNI-D:

Примеры применения двухходового электромагнитного водяного клапана из нержавеющей стали 304:

Примечание по безопасности:

Стандартные клапаны поставляются с катушками для непрерывного режима работы.Надлежащий класс изоляции для эксплуатации указан на корпусе катушки.Температура катушки может значительно повыситься, если она находится под напряжением в течение длительного времени — это нормально.Несмотря на то, что змеевик изготовлен из негорючего материала, неправильное использование змеевика может привести к возникновению пожара и выделению дыма и/или запаха гари.Если эти условия встречаются, температура катушки поднялась выше безопасного уровня, и питание должно быть немедленно отключено.

Операция:

Этот клапан представляет собой двухходовой нормально закрытый клапан прямого подъема, для работы которого не требуется минимального перепада давления.Как показано на диаграммах ниже, когда катушка обесточена, плунжер и гибкая диафрагма сидят на отверстии главного клапана.Рабочая среда проходит через крохотное «спускное отверстие» и создает давление в полости над диафрагмой — это системное давление вместе с усилием пружины герметизирует клапан.Когда на клапан подается питание, диафрагма оттягивается от основного отверстия, позволяя жидкости течь через клапан.Поскольку размер выпускного отверстия меньше основного отверстия, давление в системе не может восстановиться на верхней части диафрагмы, пока основное отверстие остается открытым.
