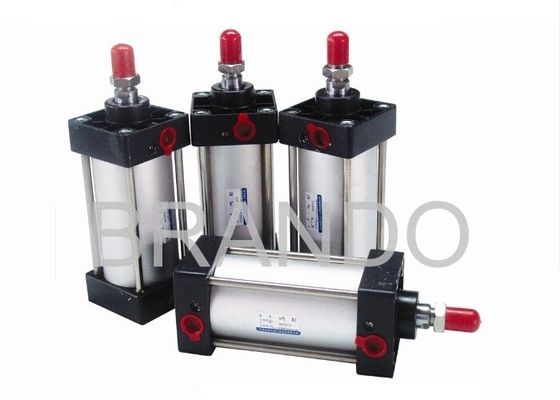

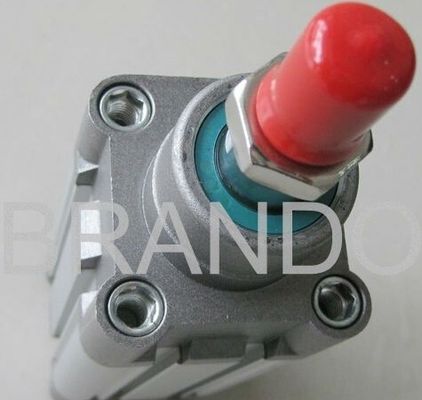

Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой

Подробная информация о продукте:

Место происхождения:	Нинбо, Китай
Фирменное наименование:	BRANDO or OEM
Сертификация:	CE, ISO
Номер модели:	DNC

Оплата и доставка Условия:

Количество мин заказа:	1шт
Цена:	negotiation
Упаковывая детали:	Bga пузыря, коробка, паллет
Время доставки:	через 7 рабочих дней после компенсации
Условия оплаты:	L / C, T / T, Western Union
Поставка способности:	10000pcs в месяц

контакт

Подробное описание продукта

Имя части:	Цилиндр воздуха серии DNC пневматический	Материал:	SUS304, алюминий, сталь углерода
стандарт:	ISO6431, VDMA24562	Действующий тип:	Двойной действовать
Диаметр расточки:	32, 40, 50, 63, 80, 100, 125	власть:	Пневматический
Высокий свет:	цилиндр воздуха двойного действия , малые цилиндры воздуха

Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой

Пункты внимания:
1, извлечь ржавчину утюга, вода в пробке, пожалуйста фиксирует фильтр как около модулирующей лампы направления как возможный
2, пожалуйста используют пробку, которой материал содержит представление коррозионной устойчивости, как пробка покрынная никелем, пробка нейлона, и резиновую пробку etc
3, о пробке между цилиндром и модулирующей лампой направления, pls подтверждают имеет ли поперечное сечение действительный раздел который обусловлен заявленной скоростью поршня
4, извлечь ржавчину утюга, металл etc мазка, пожалуйста подтверждают пробку обжатым воздухом перед исправлять он
5, соединяясь с компонентами, пожалуйста во избежание пояс запечатывания, вставляя агент etc
6, пожалуйста держат нагрузку которая добавлена на плунжерном штоке действуя на осевом все время положения

Установка и польза пневматического цилиндра
1, проверяет компонент перед использованием для того чтобы увидеть если любое повреждение в перевозке
2, выбирают пневматический цилиндр с suffcient усилием выхода если затяжелитель такое же
3, выбирают пневматический цилиндр поддерживая для high-temperature если он требовал, то принимают анти--замороженные измерения во избежание вода, котор замерли в системе в холодной окружающей среде
4, чистые sundries в трубопроводе перед соединением к пневматическому цилиндру и средство деятельности должны быть обработаны filteration 25um
5, попытка для того чтобы во избежание любая возможность для работы с боковым затяжелителем, этим смогли вытянуть жизненный цикл пневматического цилиндра воздуха
6, защищают пневматический цилиндр с антиржавейными измерениями если он в состоянии долгого времени свободном, и покрывают порты воздуха с крышкой анти--пыли

Характеристики цилиндра DNC пневматические:
1, ISO6431, стандарт VDMA24562
2, форма уплотнения поршеня уплотнение направления двойной формы y одиночное, с хорошим представлением поставкы, длиннего срока пригодности и низкого давления старта
3, квадратная пробка алюминия формы
4, регулируемый cushing на обеих крышках конца для того чтобы убеждаться работы цилиндра очень ровно безопасно и с малошумным
5, магнит и достаточные типы отладки доступны

Главным образом размеры:
Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой 0

Скважина /Sign	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W	X	Z
32	142	48	94	30	29	19	27,5	22	17	6	M10X1.25	M6	13,5	PT1/8	5,8	6	6,3	46,5	32,5	12	10	3	30
40	159	54	105	35	33	21	32	24	17	7	M12X1.25	M6	17,5	PT1/4	6	5,5	9	54	38	16	13	3,5	35
50	175	69	106	40	42	27	31	32	23	8	M16X1.5	M8	14	PT1/4	8	5	10,5	64	46,5	20	17	3,5	40
63	190	69	121	45	42	27	33	32	23	8	M16X1.5	M8	17	PT3/8	8	6	10,5	75	56,5	20	17	4	45
80	214	86	128	45	53	33	33	40	26	10	M20X1.5	M10	16,5	PT3/8	8	8,5	12,5	93	72	25	22	4	45
100	229	91	138	55	55	36	37	40	26	10	M20X1.5	M10	19,5	PT1/2	10	7	12	110	89	25	22	4	55
125	279	119	160	60	60	45	46	54	41	13,5	M27X2	M12	23	PT1/2	11	12	11	134	110	32	27	4	125

Внутренняя структура
Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой 1

Нет.	Имя части	Материал
1	Гайка	Сталь углерода SUS304
2	Плунжерный шток	S45C Chrom покрыло
3	Уплотнение плунжерного штока	EU
4	Собственная личность смазывая подшипник	PTFE+BRASS
5	Головная крышка	Алюминий
6	Колцеобразное уплотнение	NBR
7	Уплотнение валика	NBR
8	Бочонок	Алюминий
9	Поршень	Алюминий
10	Кольцо формы y	NBR
11	Магнит	RbFeB
12	Кольцо износа	PA66
13	Задняя крышка	Алюминий

Спецификации

Диаметр расточки		32	40	50	63	80	100	120
Действующий тип		Двойной действовать
Средство деятельности		чистый воздух (filteration 25um)
Тип установки	SE	CR LB TC FTC TF TM CB FA FB CA
Тип установки	SED	FA LB TC FTC TF TM
Тип установки	SEJ	FA LB TC FTC TF TM
Ряд давления деятельности (адвокатское сословие)		0,1--1.0MPa (14--145PSI)
Гарантированное давление (адвокатское сословие)		1.5MPa (215PSI)
Работая температура (℃)		-20 -- +80℃
Ряд скорости (mm/s)		30--800						30--500
Ряд допуска хода		0--250 (+1,0 -0) 251--1000 (+1,4 -0) 1001--1500 (+1,4 -0)
Тип валика		Регулируемый валик
Ход валика (mm)		27		30		36		40
Размер порта		PT1/8	PT1/4		PT3/8		PT1/2

Ход

Диаметр расточки	Стандартный ход	Максимальный ход	Позвольте ходу
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	1800
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	1800
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800

Больше деталей цилиндра воздуха DNC пневматического
Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой 2
Добро пожаловать ваш любой вопрос цилиндра cair pneumati, мы будьте реакция сразу verb
Festo DNC удваивает цилиндра воздуха действия давление старта пневматического низкое с квадратной пробкой 3
