Штуцеры Brando для соединения пневматических шлангов (или вставные фитинги для пневматических шлангов) — это быстрый и удобный метод соединения компонентов в пневматической системе.Разработанные для использования с полиуретановыми, полиэтиленовыми и нейлоновыми трубками, наши композитные вставные фитинги доступны в различных размерах для труб с наружным диаметром от 1/8 до 1/2.Доступны многочисленные конфигурации для удовлетворения ваших требований к подключению.

Функции:

1. Вставные фитинги определяются тем, что позволяют соединить трубу с фитингом «мгновенно» без использования инструментов.

2. Герметичность трубки происходит за счет упругого хомута, который удерживает трубку по внешнему диаметру и освобождает ее, нажимая на соответствующий съемник.

3. Этот тип фитингов используется для ускорения этапов сборки, в основном за счет уменьшения пространства и экономии времени при подключении различных пневматических компонентов.

Размеры и код заказа фитингов для пневматических шлангов:

Прямой мужской фитинг:

Картина	Измерение	Деталь №	р	Д	L1	л	С	внутренний шестигранник
		ПК4	М5Х0,8	4	6	22	10	3
			М6Х1	4	6	22	10	3
			R1/8"	4	8	21	12	3
			R1/4"	4	9	18	13	3
			Р3/8"	4	10	20	17	3
			R1/2"	4	11	22	21	3
		ПК6	М5Х0,8	6	6	23	12	4
			М6Х1	6	6	23	12	4
			R1/8"	6	8	22	12	4
			R1/4"	6	9	22	13	4
			Р3/8"	6	10	21	17	4
			R1/2"	6	11	23	21	4
		ПК8	R1/8"	8	8	27	14	4
			R1/4"	8	9	24	14	6
			Р3/8"	8	10	22	17	6
			R1/2"	8	11	23	21	6
		ПК10	R1/8"	10	8	29	27	4
			R1/4"	10	9	30	17	6
			Р3/8"	10	10	28	17	8
			R1/2"	10	11	24	21	8
		ПК12	R1/8"	12	8	31	19	4
			R1/2"	12	9	32	19	6
			Р3/8"	12	10	29	19	10
			R1/2"	12	11	31	21	10

Нажимной штуцер для локтя:

Картина	Измерение	Деталь №	р	Д	Д1	L1	л	Л'	С
		PL4	М5Х0,8	4	11	6	19	25	10
			М6Х1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			Р3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		PL6	М5Х0,8	6	13	6	20	26	12
			М6Х1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			Р3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		PL8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			Р3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		PL10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			Р3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		PL12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			Р3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

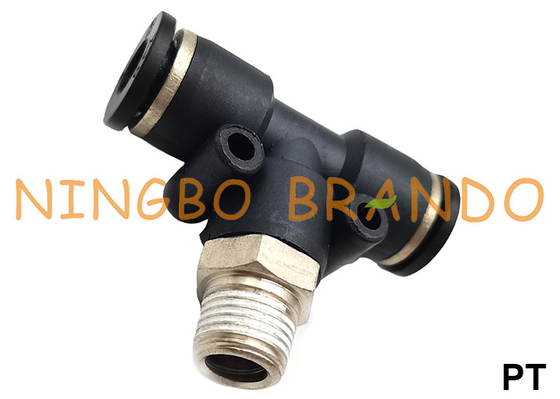

Тройник с наружной резьбой:

Картина	Измерение	Деталь №	р	Д	Д1	L1	л	Л'	С
		ПТ4	М5Х0,8	4	11	6	19	25	10
			М6Х1	4	11	6	19	25	10
			R1/8"	4	11	8	19	27	12
			R1/4"	4	11	9	19	28	13
			Р3/8"	4	11	10	19	30	17
			R1/2"	4	11	11	19	31	21
		ПТ6	М5Х0,8	6	13	6	20	26	12
			М6Х1	6	13	6	20	26	12
			R1/8"	6	13	8	20	28	12
			R1/4"	6	13	9	20	29	13
			Р3/8"	6	13	10	20	31	17
			R1/2"	6	13	11	20	32	21
		ПТ8	R1/8"	8	14	8	23	31	14
			R1/4"	8	14	9	23	32	14
			Р3/8"	8	14	10	23	33	17
			R1/2"	8	14	11	23	35	21
		ПТ10	R1/8"	10	18	8	27	35	27
			R1/4"	10	18	9	27	36	17
			Р3/8"	10	18	10	27	37	17
			R1/2"	10	18	11	27	39	21
		ПТ12	R1/8"	12	21	8	30	37	19
			R1/2"	12	21	9	30	38	19
			Р3/8"	12	21	10	30	39	19
			R1/2"	12	21	11	30	41	21

Список всех пластиковых фитингов для пневматических шлангов:

Выбор подходящих фитингов для вашей пневматической системы:

Фитинги помогают контролировать силу и направление потока сжатого газа или воздуха, используемых в пневматических системах.Одним из первых соображений при выборе соединителя является тип сосуда, к которому вы будете подключаться, например, гибкость шланга или трубки, а также внутренний диаметр (ID) и внешний диаметр (OD) сосуда, чтобы обеспечить достаточное уплотнение и надежное соединение.Выбор материала фитинга для вашего пневматического соединителя также важен, включая совместимость с газом или устойчивость к нагреву или коррозии.
Другие факторы, которые следует учитывать при выборе правильного соединителя пневматической системы, включают:
1. Тип соединения и выполняемая функция
2. Рабочее давление пневмосистемы
3. Диапазон рабочих температур
4. Требования PSI для вашего приложения
5. Количество вибрации, создаваемой пневматической системой.
6. Тип резьбы приемного фитинга
