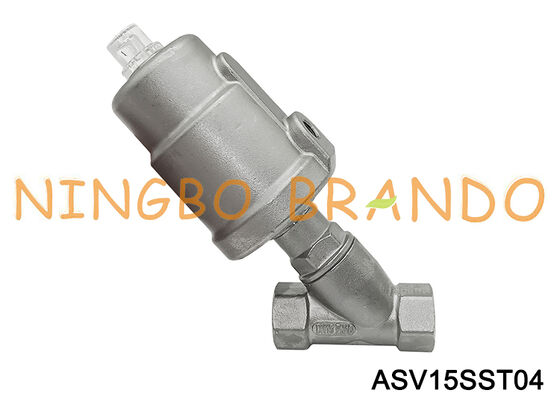

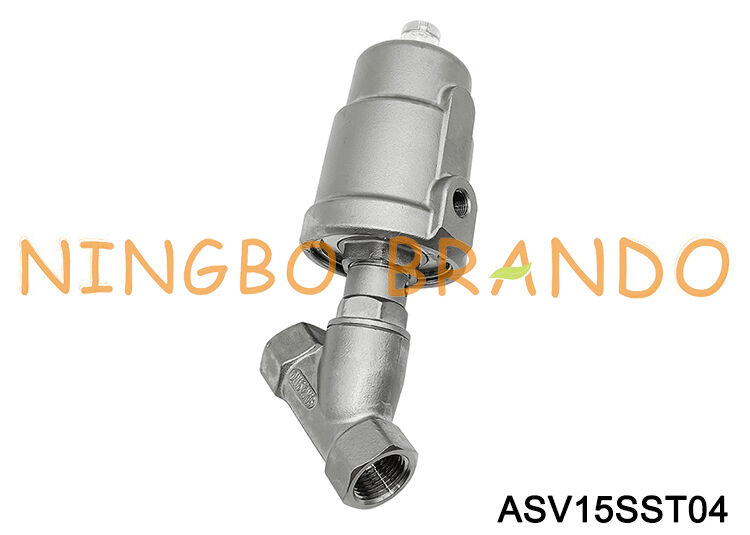

1/2-дюймовый пневматический угловой седельный клапан DN15, технологический клапан с ЧПУ из нержавеющей стали

1/2'' Пневматический клапан с угловым седлом DN15 НЗ технологический клапан

1/2-дюймовый пневматический клапан с угловым седлом представляет собой пневматически управляемый 2/2-ходовой технологический клапан, используемый для включения/выключения жидкостей, газов, пара и других технологических сред. Угловая конструкция корпуса обеспечивает относительно прямой поток, что делает этот тип клапана подходящим для применений, требующих хорошей пропускной способности и частых переключений.

Для типовой нормально закрытой конфигурации 1/2'' / DN15 опубликованные характеристики включают корпус из нержавеющей стали, уплотнение из ПТФЭ, проходное отверстие 15 мм и пружинный возвратный пневматический привод.

Принцип работы

Клапан использует сжатый воздух для перемещения поршня внутри привода.

Подача воздуха → Клапан открывается

Когда управляющий пневматический воздух поступает в привод, поршень перемещается против силы пружины и поднимает седло клапана, позволяя технологической среде течь.

Удаление воздуха → Клапан закрывается

Когда управляющий воздух сбрасывается, внутренняя пружина возвращает поршень в исходное положение и закрывает клапан.

Это означает, что НЗ конфигурация становится отказобезопасной (закрытой) при потере управляющего пневматического воздуха, при условии стандартной пружинной возвратной схемы.

Преимущества конструкции с угловым седлом

Конструкция с угловым седлом обеспечивает несколько полезных характеристик для промышленного управления технологическими процессами:

Относительно высокая пропускная способность для своего номинального размера трубы
Подходит для частых пневматических переключений
Может работать с жидкостями, газами и паром, в зависимости от уплотнения и конфигурации корпуса
Подходит для некоторых сред с более высокой вязкостью
Конструкция из нержавеющей стали доступна для требовательных технологических сред
Пневматический привод позволяет избежать установки электрического привода непосредственно на основной механизм клапана

Технические данные:
