SMC Тип CXSM20-15 Пневматический цилиндр серии CXS

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	BRANDO
Сертификация:	None
Номер модели:	CXSM20-15

Оплата и доставка Условия:

Количество мин заказа:	300 шт.
Цена:	Подлежит обсуждению
Упаковывая детали:	Внутренняя коробка, коробка, поддон
Время доставки:	Переговоры
Условия оплаты:	Т/Т, западное соединение,
Поставка способности:	100000 шт в месяц

контакт

Подробное описание продукта

Название продукта:	Цилиндр с двумя стержнем	Размер отверстия:	20 мм
Гладить:	15 мм	Размер порта:	M5X0.8
Рабочее давление:	0от 0,05 до 0,7 МПа	Испытательное давление:	10,05 МПа
Рабочая температура:	-10 до +60 °C (без заморозки)	Тип подшипника:	Подшипник скольжения
Подушка:	резиновый бампер	Рабочая жидкость:	Воздух
Выделить:	СМК CXSM20-15 , Цилиндр SMC CXSM20-15 , цилиндр smc пневматический

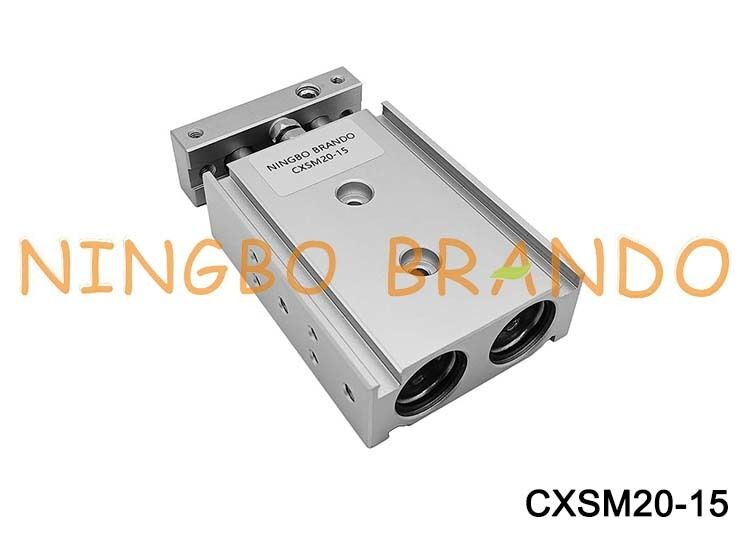

Пневматический цилиндр SMC типа CXSM20-15 серии CXS

Пневматический цилиндр SMC типа CXSM20-15 из серии CXS от SMC, предназначенный для направленного линейного перемещения в промышленной автоматизации и пневматических системах. Его конструкция с двойным штоком обеспечивает стабильное движение и сопротивление внешним нагрузкам во время работы.

Цилиндр SMC типа CXSM20-15 подходит для оборудования автоматизации, систем транспортировки материалов, сборочных машин и применений с точным позиционированием, где требуется надежное линейное перемещение.

Код заказа:

Технические данные:

Размер поршня (мм)	6	10	15	20	25	32
Рабочая среда	Воздух (без смазки)
Испытательное давление	1.05 МПа
Максимальное рабочее давление	0.7 МПа
Минимальное рабочее давление	0.15 МПа	0.1 МПа		0.05 МПа
Температура окружающей среды и рабочей среды	-10 до +60 °C (без замерзания)
Скорость поршня (мм/с)	30 до 300	30 до 800	30 до 700		30 до 600
Амортизация	Резиновый буфер
Диапазон регулировки хода	От 0 до -5 мм по сравнению со стандартным ходом
Размер порта	M5x0.8				1/8''
Тип подшипника	Подшипник скольжения (CXSM), Шариковый подшипник (CXSL) (одинаковые размеры для обоих)

Ход:

Номер модели	Стандартный ход (мм)	Увеличенный ход (мм)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Теоретическая выходная мощность:

Размер поршня (мм)	Размер штока (мм)	Направление работы	Площадь поршня (мм²)	Рабочее давление (МПа)
Размер поршня (мм)	Размер штока (мм)	Направление работы	Площадь поршня (мм²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	ВЫХ.	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	ВХ.	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	ВЫХ.	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	ВХ.	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	ВЫХ.	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	ВХ.	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	ВЫХ.	628	62.8	-	126	188	251	314	377	440
CXS20	10	ВХ.	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	ВЫХ.	982	98.2	-	196	295	393	491	589	687
CXS25	12	ВХ.	756	75.6	-	151	227	302	378	454	529
CXS32	16	ВЫХ.	1608	161	-	322	482	643	804	965	1126
CXS32	16	ВХ.	1206	121	-	241	362	482	603	724	844

Примечание: Теоретическая выходная мощность (Н) = Давление (МПа) x Площадь поршня (мм²)
