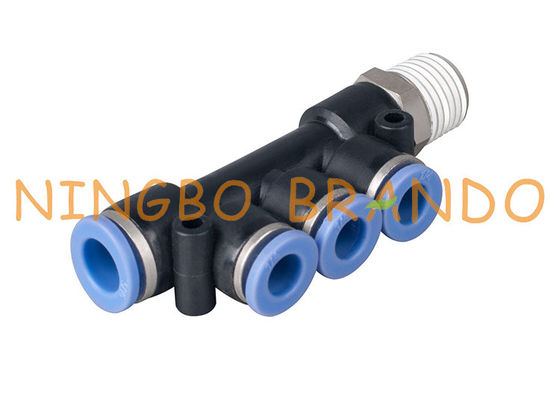

нажим ветви 1/4" 8mm тройной к быстрому соединяет пневматические штуцеры шланга

нажим ветви 1/4" 8mm тройной к быстрому соединяет пневматические штуцеры шланга

Нажим-в штуцерах используйте во всех типах обжатых пневматических систем, но наиболее обыкновенно используйте в применениях имея пневматические цилиндры, инструменты, и оборудование. Их можно использовать для применений воды, но дополнительные измерения должны быть приняты (контролируемые давление пульсации, совместимость воды, кольцо вставки, etc.) нажим на методе соединения учитывают быстрое изменение компонентов, поэтому идеально если вы имеете один источник воздуха для множественных инструментов, то которые можно обменять вне.

Особенности:

1. Жидкость: Воздух, вакуум, вода
2. ряд давления: 0-1Mpa (120 psi)
3. максимальное давление: 1,5 Mpa
4. диапазон температур: 0-60℃
5. применимая трубка: PU/НЕЙЛОН/мягкие штуцеры воздуха шланга PE

Размер & код заказа пневматических штуцеров шланга:

Прямой мужской штуцер:

Изображение	Размер	Номер детали.	R	D	L1	L	S	Внутренний наговор
		PC4	M5X0.8	4	6	22	10	3
			M6X1	4	6	22	10	3
			R1/8»	4	8	21	12	3
			R1/4»	4	9	18	13	3
			R3/8»	4	10	20	17	3
			R1/2»	4	11	22	21	3
		PC6	M5X0.8	6	6	23	12	4
			M6X1	6	6	23	12	4
			R1/8»	6	8	22	12	4
			R1/4»	6	9	22	13	4
			R3/8»	6	10	21	17	4
			R1/2»	6	11	23	21	4
		PC8	R1/8»	8	8	27	14	4
			R1/4»	8	9	24	14	6
			R3/8»	8	10	22	17	6
			R1/2»	8	11	23	21	6
		PC10	R1/8»	10	8	29	27	4
			R1/4»	10	9	30	17	6
			R3/8»	10	10	28	17	8
			R1/2»	10	11	24	21	8
		PC12	R1/8»	12	8	31	19	4
			R1/2»	12	9	32	19	6
			R3/8»	12	10	29	19	10
			R1/2»	12	11	31	21	10

Штуцер нажима локтя мужской:

Изображение	Размер	Номер детали.	R	D	D1	L1	L	L	S
		PL4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PL6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PL8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PL10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PL12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Штуцер тройника ветви мужской:

Изображение	Размер	Номер детали.	R	D	D1	L1	L	L	S
		PT4	M5X0.8	4	11	6	19	25	10
			M6X1	4	11	6	19	25	10
			R1/8»	4	11	8	19	27	12
			R1/4»	4	11	9	19	28	13
			R3/8»	4	11	10	19	30	17
			R1/2»	4	11	11	19	31	21
		PT6	M5X0.8	6	13	6	20	26	12
			M6X1	6	13	6	20	26	12
			R1/8»	6	13	8	20	28	12
			R1/4»	6	13	9	20	29	13
			R3/8»	6	13	10	20	31	17
			R1/2»	6	13	11	20	32	21
		PT8	R1/8»	8	14	8	23	31	14
			R1/4»	8	14	9	23	32	14
			R3/8»	8	14	10	23	33	17
			R1/2»	8	14	11	23	35	21
		PT10	R1/8»	10	18	8	27	35	27
			R1/4»	10	18	9	27	36	17
			R3/8»	10	18	10	27	37	17
			R1/2»	10	18	11	27	39	21
		PT12	R1/8»	12	21	8	30	37	19
			R1/2»	12	21	9	30	38	19
			R3/8»	12	21	10	30	39	19
			R1/2»	12	21	11	30	41	21

Список всех пластиковых пневматических штуцеров шланга:

Выбор правых штуцеров для вашей пневматической системы:

Штуцеры помогают контролировать силу и дирекционную подачу сжатого газа или воздуха используемых в пневматических системах. Одно из первого рассмотрения в выборе соединителя тип сосуда который вы будете соединять с как гибкостью шланга или трубки, так же, как внутреннего диаметра (ID) и наружного диаметра (OD) сосуда обеспечить адекватное уплотнение и безопасное соединение. Подходящий материальный выбор для вашего пневматического соединителя также важен, включая совместимость или сопротивление газа для того чтобы нагреть или корозию.

Другое рассмотрение в выборе правого соединителя пневматической системы включает:
1. тип соединения и функции она выполняет
2. рабочее давление пневматической системы
3. температурная амплитуда рабочей температуры
4. требования к p.s.i для вашего применения
5. количество вибрации произведенное пневматической системой
6. тип потока получая штуцера
