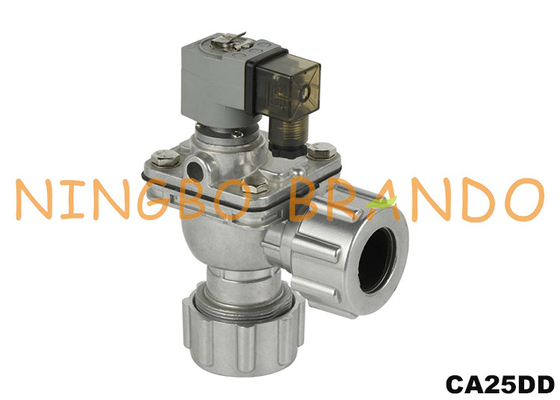

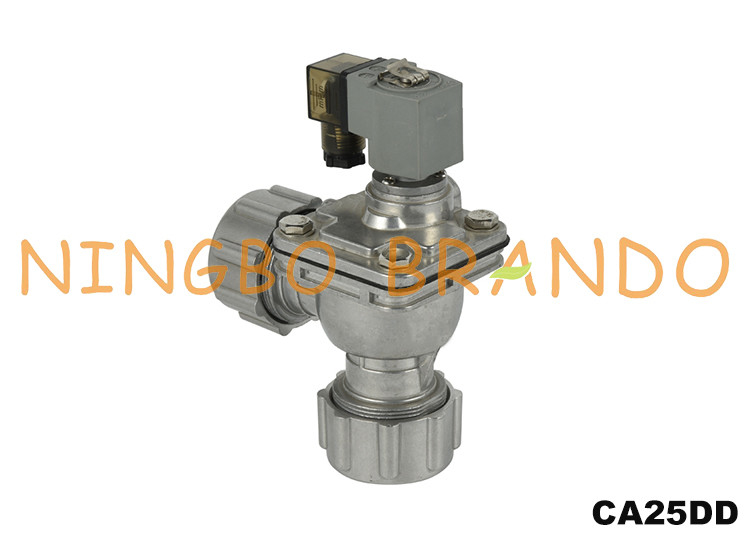

CA25DD 1" Клапан пылесборника CA25DD010-300 компрессионных фитингов

CA25DD 1" Клапан пылесборника CA25DD010-300 компрессионных фитингов

Это Импульсный струйный клапан CA25DD типа Goyen;Номер ссылки: CA25DD000, CA25DD001, CA25DD010, CA25DD000-300, CA25DD001-300, CA25DD010-300, CA25DD000-305, CA25DD001-305, CA25DD010-305, CA25DD000-331, CA25DD001-301, CA33DD.Соединение с портом Dresser Nut;диафрагма из бутадиен-нитрильного каучука;24 В постоянного тока, 220 В переменного тока (50/60 Гц) напряжение на ваш выбор;другие напряжения могут быть настроены.

Импульсный струйный клапан, также называемый мембранным клапаном, действует как «переключатель» для сжатого воздуха в системе продувки от пыли для импульсных рукавных фильтров.Он управляется электрическими сигналами от импульсно-струйного устройства управления.Эта система очищает фильтровальные мешки кластер за кластером с продувкой под высоким давлением, чтобы поддерживать устойчивость рукавного фильтра к давлению в заданном диапазоне и, таким образом, обеспечивать производительность и эффективность пылеулавливания рукавного фильтра.

Размеры импульсного струйного клапана типа CA25DD Goyen:

Видео импульсного струйного клапана типа CA25DD Goyen:

Технические характеристики импульсных струйных клапанов Dresser Nut:

Более импульсный клапан типа Goyen для вас на выбор:

Резьбовой Тип Погружной Тип С регулировочной гайкой Фланцевый Тип

Импульсный контроллер соленоидной катушки серии RCA в сборе

Принципы работы:

Электромагнитный импульсный клапан состоит из электромагнитного пилотного привода, диафрагмы и корпуса клапана.Из-за разницы давлений, действующих на две стороны диафрагмы, диафрагма плотно прижимается к выпускному отверстию клапана, чтобы клапан оставался в «закрытом» положении.

При подаче электрического сигнала от контроллера электромагнитный якорь будет двигаться, чтобы открыть выпускное отверстие задней полости.

Сжатый воздух в задней полости вырывается для сброса давления, а сжатый воздух в передней полости выталкивает диафрагму вверх, открывая основной выход клапана, затем электромагнитный импульсный клапан открывается и начинает дуть.

Когда сигнал исчезает и пружина немедленно срабатывает, пилот возвращается в исходное положение и закрывает выпускное отверстие.Диафрагма закроет проход под действием давления в передней полости и пружины.Импульсный клапан перестает дуть.

Отверстие в диафрагме гасит поток воздуха, когда якорь поднимается для сброса давления.Когда выпускное отверстие закрыто, сжатый газ заполняет переднюю полость, закрывая проход через диафрагму.Импульсный клапан перестает дуть.
