Место происхождения: | Нинбо, Китай |
Фирменное наименование: | BRANDO |
Сертификация: | CE, ISO |
Номер модели: | ДМФ-Y-102S |
Количество мин заказа: | 1 ПК |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Внутренняя коробка, коробка, поддон |
Время доставки: | от 4 до 7 рабочих дней |
Условия оплаты: | Т/Т, Вестерн Юнион, ПайПал |
Поставка способности: | 10000 шт в месяц |
Тип: | Полнопогружной мембранный клапан | Сила: | соленоид |
---|---|---|---|
Размер порта: | 4'' | Структура: | Диафрагма |
Материал диафрагмы: | NBR (общий), FKM (доступный) | Количество диафрагм: | 2 |
Давление: | от 0,1 до 0,8 МПа | Температура: | от -25 до +80 ℃ |
Высокий свет: | Импульсный струйный клапан BFEC DMF-Y-102S,мембранный соленоидный импульсный струйный клапан,4-дюймовый пылесборник |

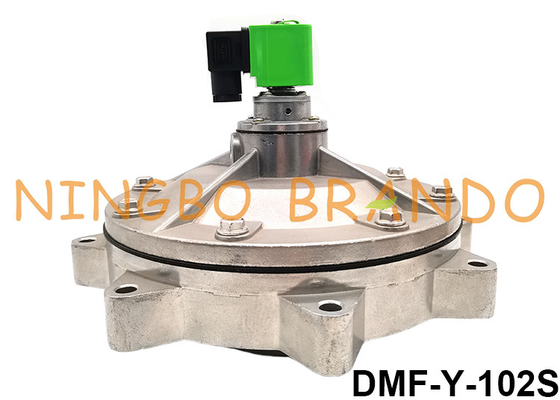

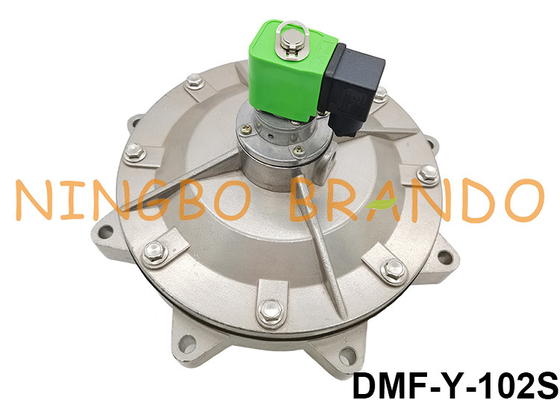

БФЭК ДМФ-И-102С 4" струйный клапан импульса соленоида диафрагмы для пылесборника
Как использовать импульсный струйный клапан?
1. После установки погружного импульсного клапана для удаления пыли нельзя приваривать подушку безопасности и соответствующие фланцы, подсоединять распылительную трубу, предотвращать сварочный шлак или мгновенный высокотемпературный ожог диафрагмы, что влияет на срок службы диафрагмы.
2. Чтобы защитить погружной импульсный клапан удаления пыли, фильтр и клапан регулирования давления должны быть установлены на сжатом воздухе или инертном газе, поступающем в воздушную оболочку дороги, а продувочный клапан должен быть установлен на дне воздушной подушки.Убедитесь, что подача сжатого воздуха чистая и сухая.По условиям эксплуатации регулярная уборка.
3. Диаметр впускной трубы воздушной подушки не может быть выбран слишком маленьким, так что давление воздуха не может быть подано вовремя, а погружной импульсный клапан удаления пыли не может нормально продуваться.
Технические данные погружного импульсного струйного клапана серии SBFEC типа DMF:
Номер модели
|
ДМФ-Я-25
|
ДМФ-Y-40S
|
ДМФ-Y-50S
|
ДМФ-Y-62S
|
ДМФ-Y-76S
|
ДМФ-Y-102S
|
Размеры портов
|
G1''
|
G1 1/2''
|
G2''
|
G2 1/2''
|
G3''
|
G4''
|
Размеры мембраны
(φ66 меньше)
|
φ96
|
φ112
|
φ160
|
φ188
|
φ202
|
φ255
|
CV-значения
|
30,53
|
53,47
|
71,47
|
150,85
|
186,66
|
313.09
|
Зона продувки
(м2)
|
8-10
|
12-16
|
18-28
|
27-38
|
37-65
|
70-90
|
Масса
(кг)
|
0,75
|
1,2
|
2,35
|
3.2
|
4.05
|
5,65
|
Температура окружающей среды
|
от -25℃ до +80℃
|
|||||
Относительная влажность
|
≤85%
|
|||||
Рабочая среда
|
Чистый воздух
|
|||||
Класс защиты
|
IP65
|
|||||
Срок службы
|
Более миллиона раз
|
|||||
Напряжение
|
ДК24В, АК24В, АК110В, АК220В
|
Основной размер:
Импульсный струйный клапан серии BFEC DMF для системы пылеулавливания:
Резьбовой клапан
|
3/4''
|
1 ''
|
1,5 дюйма
|
2''
|
2,5 дюйма
|
3''
|
4''
|
ДМФ-З-20
|
ДМФ-З-25
|
ДМФ-З-40С
|
ДМФ-З-50С
|
ДМФ-З-62С
|
ДМФ-З-76С
|
ДМФ-З-102С
|
|
Клапан быстрого монтажа
|
3/4''
|
Вход φ27
|
1 ''
|
1,5 дюйма
|
|||
ДМФ-ЗМ-20
|
ДМФ-ЗЛ-Б
|
ДМФ-ЗМ-25
|
ДМФ-ЗМ-40С
|
||||
Фланцевый клапан
|
1 ''
|
1,5 дюйма
|
|||||
ДМФ-ЗФ-25
|
ДМФ-ЗФ-40С
|
||||||
Встроенный клапан
|
1 ''
|
1,5 дюйма
|
Выход φ62мм
|
Выход φ75
|
Выход φ89
|
Выход φ114
|
Выход φ102
|
ДМФ-Я-25
|
ДМФ-Y-40S
|
ДМФ-Y-50S
|
ДМФ-Y-62S
|
ДМФ-Y-76S
|
ДМФ-Y-102S
|
ДМФ-Y-102SA
|
Импульсный струйный рукавный фильтр с клапаном пылесборника принцип работы:
Пылесодержащий газ поступает в середину пылесборника, а нижний резервуар проходит через пылеулавливающий мешок и попадает в верхний корпус за счет различных воздействий пылеулавливающего мешка.Пылевой газ отделяется, пыль всасывается в мешок для пыли, газ проходит через мешок для пыли, поступает в верхний резервуар через трубку Вентури и выпускается через выпускное отверстие для воздуха.
В процессе очистки пылесодержащего газа через мешок для пыли с увеличением времени на мешке для пыли скапливается все больше и больше пыли, так что сопротивление мешка постепенно увеличивается, а количество газа, проходящего через мешок постепенно уменьшают, чтобы удалить пыль.Устройство может нормально работать, поэтому сопротивление должно контролироваться в ограниченном диапазоне (обычно> 120-150 мм водяного столба).Таким образом, когда сопротивление возрастает до ограниченного диапазона, импульсный контроллер выдает команду на последовательное срабатывание каждого электромагнитного импульсного клапана DMF-Y-76S, чтобы открыть импульсный электромагнитный клапан DMF-Y-76S.Сжатый воздух в воздушном мешке распыляется в соответствующий мешок для пыли трубкой Вентури через отверстия распылительной трубы, и мешок для пыли быстро расширяется под обратным действием воздушного потока, так что пыль, скопившаяся на поверхности мешка для пыли отсоединяется, и мешок для пыли возвращается в исходное состояние.Статус фильтра.Очищенная пыль попадает в бункер для золы и выводится из корпуса через систему золоотвода.Поскольку пыль, скопившаяся на пылесборнике, регулярно удаляется, очищенный газ проходит нормально, чтобы обеспечить нормальную работу пылесборника.
