Тип КА20Т Гойен 3/4" реактивный клапан ИМПа ульс соленоида диафрагмы для собирать пыль

Тип КА20Т Гойен 3/4" реактивный клапан ИМПа ульс соленоида диафрагмы для собирать пыль

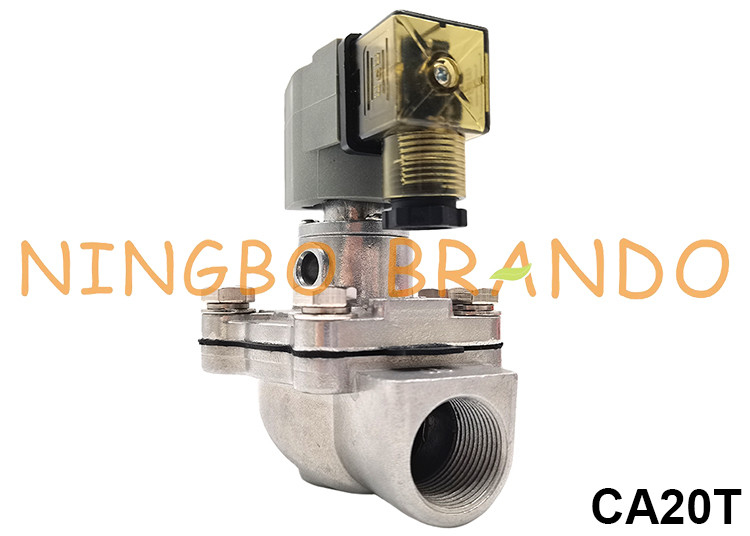

Это импульсный струйный клапан типа CA20T Goyen;Номер ссылки: CA20T000, CA20T001, CA20T010, CA20T000-300, CA20T000-305, CA20T000-331, CA20T001-300, CA20T001-305, CA20T001-331, CA20T010-300, CA20T010-305.Размер входного и выходного резьбового порта 3/4 дюйма;диафрагма из бутадиен-нитрильного каучука;24 В постоянного тока, 220 В переменного тока (50/60 Гц) напряжение на ваш выбор;другие напряжения могут быть настроены.

Импульсный струйный клапан, также называемый мембранным клапаном, действует как «переключатель» для сжатого воздуха в системе продувки от пыли для импульсных рукавных фильтров.Он управляется электрическими сигналами от импульсно-струйного устройства управления.Эта система очищает фильтровальные мешки кластер за кластером с продувкой под высоким давлением, чтобы поддерживать устойчивость рукавного фильтра к давлению в заданном диапазоне и, таким образом, обеспечивать производительность и эффективность пылеулавливания рукавного фильтра.

Размеры импульсного струйного клапана типа CA20T Goyen:

Видео импульсного струйного клапана типа CA20T Goyen:

Технические данные прямоугольных импульсных струйных клапанов:

Более импульсный клапан типа Goyen для вас на выбор:

Резьбовой Тип Погружной Тип С регулировочной гайкой Фланцевый Тип

Импульсный контроллер соленоидной катушки серии RCA в сборе

Принципы работы:

Электромагнитный импульсный клапан состоит из электромагнитного пилотного привода, диафрагмы и корпуса клапана.Из-за разницы давлений, действующих на две стороны диафрагмы, диафрагма плотно прижимается к выпускному отверстию клапана, чтобы клапан оставался в «закрытом» положении.

При подаче электрического сигнала от контроллера электромагнитный якорь будет двигаться, чтобы открыть выпускное отверстие задней полости.

Сжатый воздух в задней полости вырывается для сброса давления, а сжатый воздух в передней полости выталкивает диафрагму вверх, открывая основной выход клапана, затем электромагнитный импульсный клапан открывается и начинает дуть.

Когда сигнал исчезает и пружина немедленно срабатывает, пилот возвращается в исходное положение и закрывает выпускное отверстие.Диафрагма закроет проход под действием давления в передней полости и пружины.Импульсный клапан перестает дуть.

Отверстие в диафрагме гасит поток воздуха, когда якорь поднимается для сброса давления.Когда выпускное отверстие закрыто, сжатый газ заполняет переднюю полость, закрывая проход через диафрагму.Импульсный клапан перестает дуть.
