Уплотнение поршня цилиндра DK пневматическое двойного действия DK 4009 Z5051 DK 40 10 18

Поршневое уплотнение для пневматического двустороннего цилиндра DK DK 4009 Z5051 DK 40 10 18

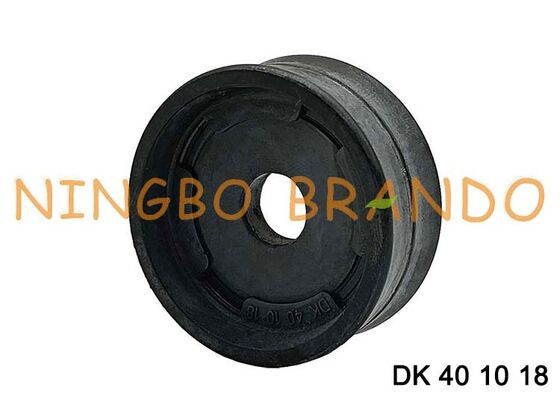

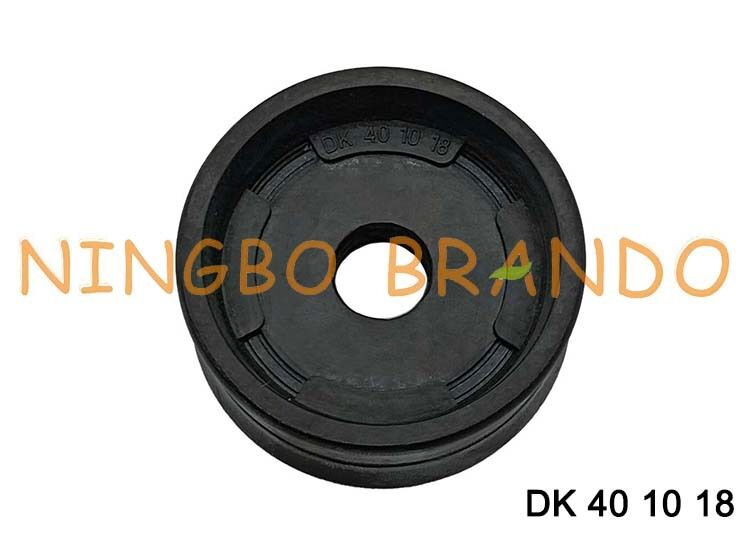

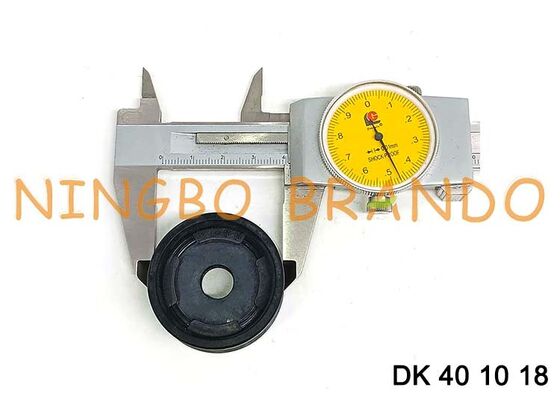

DK 4009 Z5051 (DK 40 10 18) Комплектный поршень со встроенными уплотнениями серии Praedifa DK. Наружный диаметр 40 мм, внутренний диаметр 10 мм, высота 18 мм.

Двусторонний цилиндр — это цилиндр, в котором рабочая жидкость действует попеременно на обе стороны поршня. Двусторонний цилиндр используется там, где отсутствует внешняя сила для втягивания поршня, или там, где требуется большое усилие в обоих направлениях движения.

Комплектный поршень DK со встроенным демпфированием в конечных положениях доступен в следующих материалах:
Z5051 - Промышленное применение
Z5071 - Тяжелые условия эксплуатации
Z5067 - Высокие температуры
Z5086 - Средние условия эксплуатации

Двусторонний пневматический поршень DK представляет собой двухкомпонентную конструкцию уплотнения, состоящую из металлического опорного элемента с вулканизированным направляющим выступом и уплотнительными кромками. Комплектный поршень выполняет две функции: уплотнение и направление. Комплектный поршень для двусторонних пневматических цилиндров с демпфированием и без него, при условии отсутствия чрезмерных боковых нагрузок (длинные ходы и изгиб).

Поршневые уплотнения или поршневые кольца используются в гидравлических цилиндрах для герметизации и предназначены для предотвращения утечки рабочей жидкости через головку цилиндра под действием давления системы, которое толкает поршень по гильзе цилиндра.
Выбор поршневого уплотнения зависит от способа работы цилиндра. Для цилиндра, который является исключительно односторонним и способен герметизировать динамическое давление с одной стороны (однонаправленный), всегда лучше выбирать тип уплотнения, разработанный для обеспечения оптимальных герметизирующих свойств для односторонних функций.
Наилучшая герметизирующая способность двустороннего цилиндра, способного герметизировать динамическое давление с обеих сторон (двунаправленный), достигается выбором двустороннего уплотнения.
Конструкция поршня, в которой используются два односторонних уплотнения на поршне для двустороннего цилиндра, может легко привести к поломке. Причина в том, что между уплотнениями может накапливаться очень высокое давление.
Поршневые уплотнения, как односторонние, так и двусторонние, могут быть разработаны и использоваться с интегрированными или отдельными опорными и направляющими кольцами.

Технические данные:

Основные размеры:
