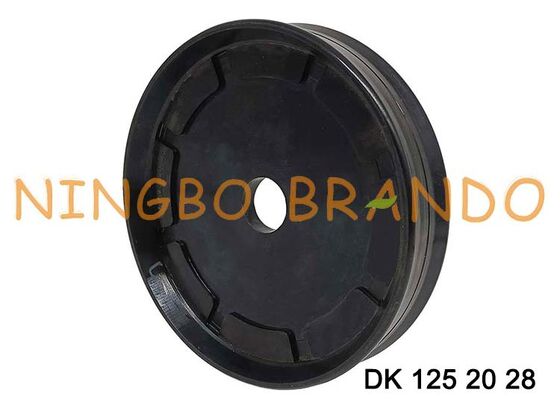

DK C522 Z5050 Цилиндрическое пневматическое уплотнение поршня двойного действия DK 125 20 28

Уплотнение поршня из NBR резины DK C520 Z5050 для пневматических цилиндров DK 125 20 26

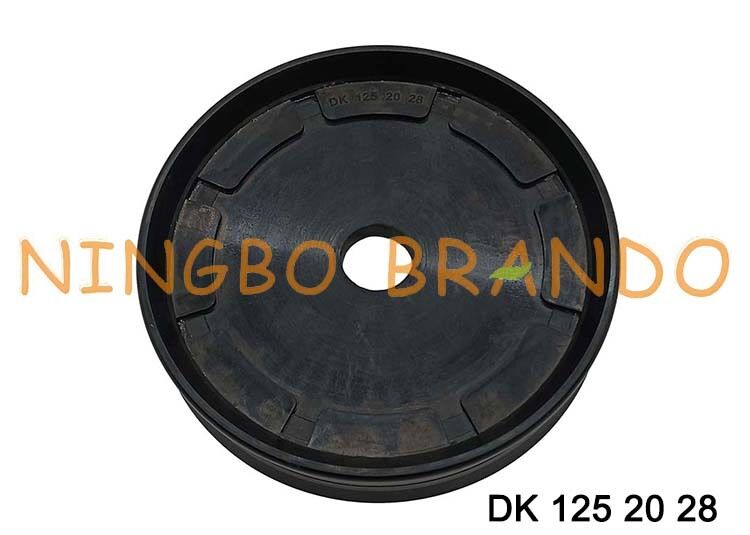

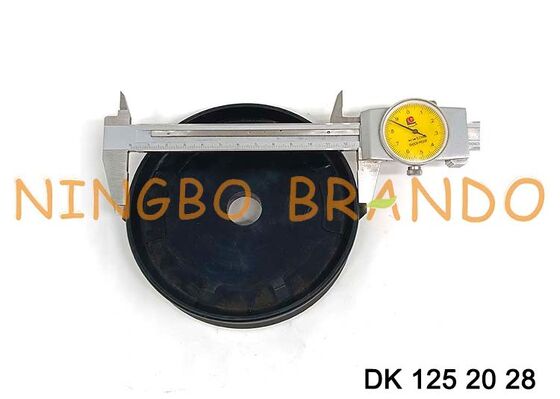

DK C522 Z5050 (DK 125 20 28) Комплектный поршень со встроенными уплотнениями серии DK Praedifa. Наружный диаметр 125 мм, внутренний диаметр 20 мм, высота 28 мм.

Двухсторонний цилиндр - это цилиндр, в котором рабочая жидкость действует попеременно на обе стороны поршня. Двухсторонний цилиндр используется там, где отсутствует внешняя сила для втягивания поршня, или там, где требуется большое усилие в обоих направлениях движения.

Комплектный поршень DK со встроенным демпфированием в конечных положениях доступен в следующих материалах:
Z5051 - Промышленное применение
Z5071 - Тяжелые условия эксплуатации
Z5067 - Высокие температуры
Z5086 - Средние условия эксплуатации

Двухсторонний пневматический поршень DK представляет собой двухкомпонентное уплотнение, состоящее из металлического опорного элемента с вулканизированным направляющим выступом и уплотнительными кромками. Комплектный поршень выполняет две функции: уплотнение и направление. Комплектный поршень для двухсторонних пневматических цилиндров с демпфированием и без него, при условии отсутствия чрезмерных боковых нагрузок (длинные ходы и изгиб).

Поршневые уплотнения или поршневые кольца используются в гидравлических цилиндрах для герметизации и предназначены для предотвращения утечки рабочей жидкости через головку цилиндра под действием давления системы, которое толкает поршень по гильзе цилиндра.
Выбор поршневого уплотнения зависит от способа работы цилиндра. Для цилиндра, который является исключительно односторонним и способен герметизировать динамическое давление с одной стороны (однонаправленный), всегда лучше выбирать тип уплотнения, разработанный для обеспечения оптимальных герметизирующих свойств для односторонних функций.
Наилучшая герметизирующая способность двухстороннего цилиндра, способного герметизировать динамическое давление с обеих сторон (двунаправленный), достигается выбором двухстороннего уплотнения.
Конструкция поршня, в которой используются два односторонних уплотнения на поршне для двухстороннего цилиндра, может легко привести к поломке. Причина в том, что между уплотнениями может скапливаться очень высокое давление.
Поршневые уплотнения, как односторонние, так и двухсторонние, могут быть разработаны и использоваться с интегрированными или отдельными опорными кольцами и направляющими кольцами.

Технические данные:

Основные размеры:
