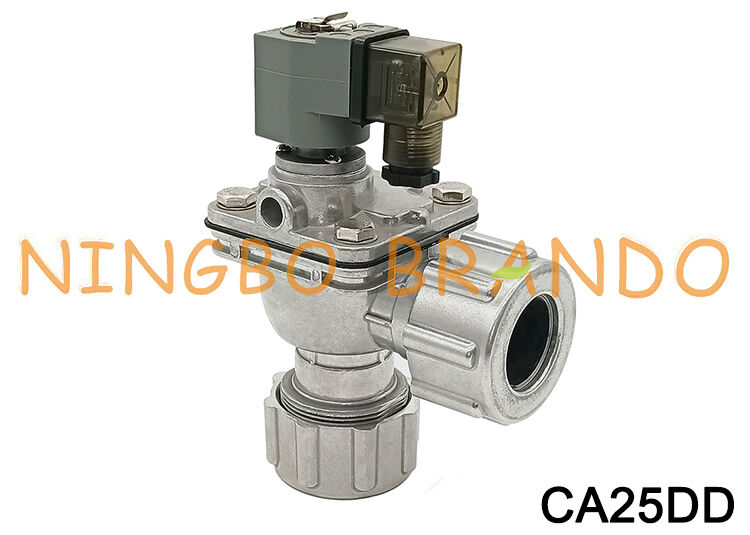

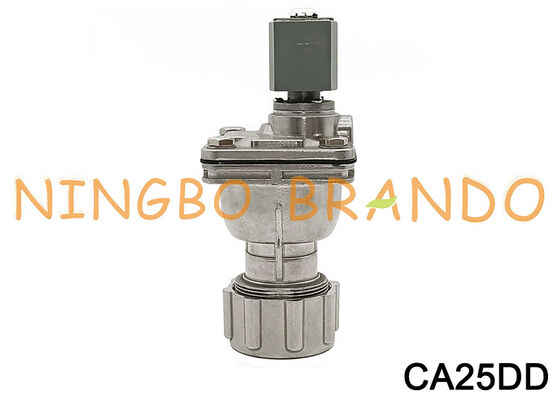

Мембранный клапан соленоида CA25DD 1" запасные клапаны пылесборника

Клапан с диафрагмой электромагнитный CA25DD 1'' Запасные части для клапанов пылеуловителей

CA25DD (или Goyen тип CA25DD) - это высокопроизводительный импульсный диафрагменный клапан 1 дюйм, широко используемый в промышленных системах пылеулавливания и очистки рукавных фильтров.

Основные характеристики и особенности

Тип: Импульсный диафрагменный клапан со встроенным соленоидом.

Соединение / Конструкция: Оснащен компрессионными муфтами серии DD (конструкция Dresser Nut) для быстрой установки без инструментов непосредственно на гладкие трубные продувочные трубы без наружной резьбы.

Размер порта: 1 дюйм (25 мм).

Применение: Используется в системах обратной импульсной очистки фильтров для удаления пыли с фильтровальных мешков, картриджей или конвертных фильтров.

Варианты напряжения: Обычно доступны различные напряжения пилотной катушки соленоида, включая 110 В переменного тока, 240 В переменного тока, 24 В переменного тока и 12 В/24 В постоянного тока.

Ремкомплекты: Стандартные ремкомплекты диафрагмы (например, серии K2501 / K2500)

Размеры импульсного клапана CA25DD Goyen Type:

Технические данные импульсных клапанов Dresser Nut :

Видео импульсного клапана CA25DD Goyen Type:

Больше импульсных клапанов Goyen Type на ваш выбор:

       Резьбовой тип                   Встраиваемый тип                Тип Dresser Nut             Фланцевый тип

          Серия RCA                          Катушка соленоида                Сборочный узел якоря            Контроллер импульсов

Принцип работы:

Электромагнитный импульсный клапан состоит из электромагнитного пилотного оператора, диафрагмы и корпуса клапана. Из-за разницы давлений, действующих на две стороны диафрагмы, диафрагма плотно прилегает к выходу клапана, удерживая клапан в «закрытом» положении.

При подаче электрического сигнала от контроллера электромагнитный якорь перемещается, открывая выпускное отверстие задней полости.

Сжатый воздух в задней полости выходит, снижая давление, а воздух под давлением в передней полости поднимает диафрагму, открывая основной выход клапана, после чего электромагнитный импульсный клапан открывается и начинает продувку.

Когда сигнал исчезает, пружина немедленно срабатывает, возвращая пилотный оператор в исходное положение и закрывая выпускное отверстие. Диафрагма закрывает проход под действием давления в передней полости и пружины. Импульсный клапан прекращает продувку.

Отверстие в диафрагме гасит поток воздуха, когда якорь поднимается для сброса давления. Когда выпускное отверстие закрывается, газ под давлением заполняет переднюю полость, закрывая проход диафрагмой. Импульсный клапан прекращает продувку.
