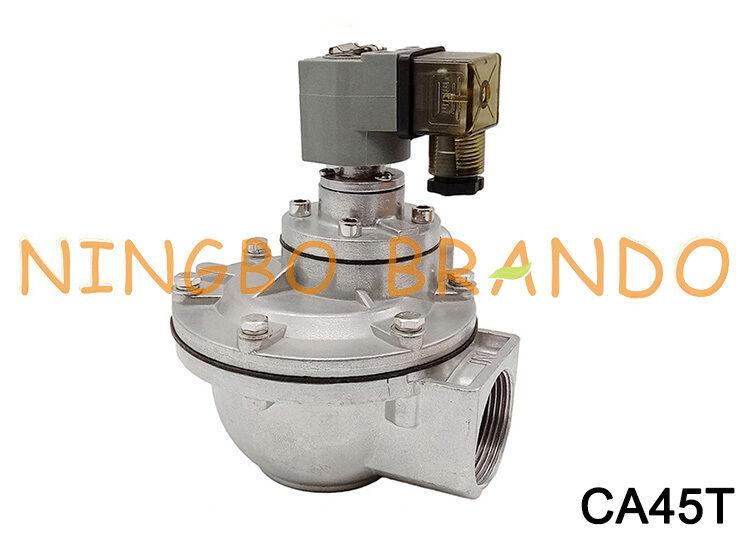

CA45T представляет собой 1,5-дюймовый (1-1/2") натянутый, прямоугольный импульсный реактивный клапан.CA45T имеет более крупный корпус клапана и расширенные внутренние каналы потока, обеспечивая более высокий пиковый поток для систем сбора пыли с обратным импульсом большой мощности.
Основные характеристики Размер порта: 1-1/2" (DN40) женский проводный вход и выход (NPT или BSP). Материал корпуса: литой алюминиевый корпус и крышка с крепежными элементами из нержавеющей стали. Структура клапана: прямоугольная конфигурация с двойной диафрагмой высокого потока. Управление: Интегрированный пилот соленоида (префикс CA = прямая катушка соленоида; префикс RCA = дистанционное управление воздушным пилотом). Рабочее давление: от 0,3 до 0,86 МПа / от 5 до 125 PSI (3,5 до 8,6 бара). Опции диафрагмы: NBR (нитрил): стандартный диапазон от -40°C до 82°C (от -40°F до 180°F). Viton (FKM): Высокотемпературный/химический вариант, от -29°C до 232°C (-20°F до 450°F). Доступные напряжения: 24 В постоянного тока, 110/120 В переменного тока и 220/230 В переменного тока.
Обычное использование и обслуживание Применение: тяжелые промышленные комоды, цементные заводы, сталелитейные заводы, вентиляция литейных заводов и большие установки фильтрации пыли импульсным струем.
Реконструкция / запасные части: используется заменяющий диафрагму комплект K4502 (стандартный NBR) или K4503 (Viton высокотемпературный).
Технические данные пульсовых реактивных клапанов прямого угла:
Интегральная пилотная модель No
CA15T
CA20T
CA25T
CA35T
CA45T
CA50T
CA62T
CA76T
Модель дистанционного пилота
RCA15T
RCA20T
RCA25T
RCA35T
RCA45T
RCA50T
RCA62T
RCA76T
Размер отверстия
(мм)
15
20
25
35
45
50
62
76
Размер порта
(дюйм)
Пол дюйма.
3/4 дюйма.
1"
1-1/2"
1-1/2"
2'
2-1/2"
3'
Номер диафрагмы
1
2
Рабочее давление
от 5 до 125 psi
Напряжение
24ВДС, 24ВАК, 110ВАК, 220ВАК
Материал диафрагмы
NBR (стандарт), FKM (возможность)
Материал корпуса
Алюминий (литой)
Структура клапана
Правый угол (выпуск находится на 90° от входа)
Размер пульсового реактивного клапана типа CA45T Goyen:
Видео с пульсирующим клапаном типа CA45T Goyen:
Подробные изображения пульсовых реактивных клапанов типа Goyen:
Больше пульсовых клапанов типа Goyen для вас на выбор:
Тип с нитями, тип погружения, тип гардеробной орехи, тип фланцевой орехи
Регулятор импульсов с серией RCA
