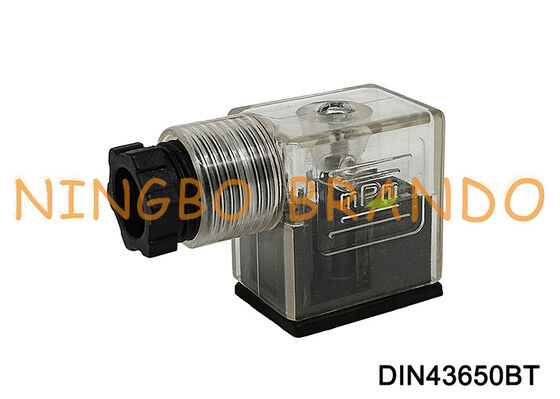

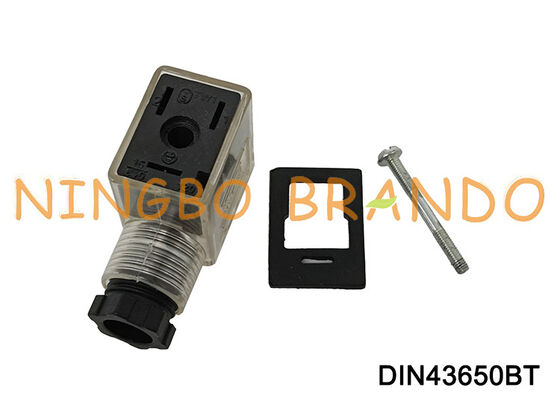

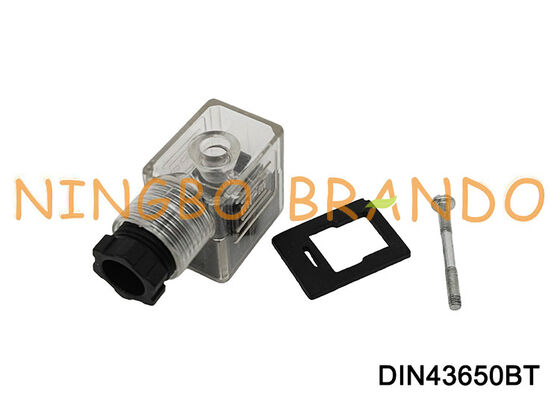

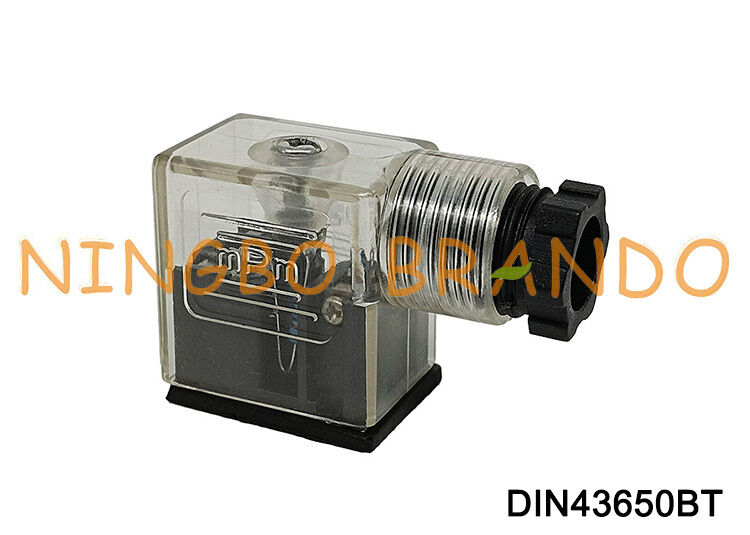

DIN43650B Разъем катушки электромагнитного клапана 11 мм, прозрачный DIN 43650, тип B

DIN43650B Разъем катушки электромагнитного клапана 11 мм, прозрачный DIN 43650, тип B

Brando предлагает широкий выбор прямоугольных разъемов DIN 43650. Наши соединители DIN 43650 включают формы A, B и C. Соединители Brando DIN 43650 обычно используются в гидравлических, пневматических и электромагнитных приводах, а также в датчиках. Эти прочные прямоугольные разъемы в любой форме отвечают требованиям тяжелой практической повседневной работы (типы A/B/C).

Основные характеристики разъема:

1. Доступны варианты 2+PE и 3+PE.
2. Доступны как прикрепляемые в полевых условиях, так и в виде формованных кабельных кордетов.
3. Простота сборки благодаря большому пространству для подключения кабелей – PG9, PG11, M16.
4. Класс защиты до IP68.
5. Доступен с электронной вставкой или без нее со светодиодами, варисторами и диодами.
6. Возможность использования кабелей различной длины.

Размеры и данные разъема электромагнитной катушки:

Разъем DIN 43650A:

Измерение	Тип DIN	DIN 43650 Форма А
	Расстояние	18 мм
	Форма	2+1Земля, 3+1Земля
	Защита Сорт	IP65
	Работающий Напряжение	380 В переменного тока, 300 В постоянного тока
	Крепежный винт	М3х28
	Номинальный ток	10А
	Контактное сопротивление	≤5 мОм
	Макс. секция проводника	3x1,5 мм²

Разъем DIN 43650B:

Измерение	Тип DIN	DIN 43650 форма Б
	Расстояние	11 мм
	Форма	2+1Земля, 3+1Земля
	Защита Сорт	IP65
	Рабочее напряжение	380 В переменного тока, 300 В постоянного тока
	Крепежный винт	М3х30
	Номинальный ток	10А
	Контактное сопротивление	≤5 мОм
	Макс. секция проводника	3x1,5 мм²

Разъем DIN 43650C:

Измерение	Тип DIN	DIN 43650 форма C
	Расстояние	9,4 мм
	Форма	2+1Земля, 3+1Земля
	Класс защиты	IP65
	Рабочее напряжение	380 В переменного тока, 300 В постоянного тока
	Крепежный винт	М3х25
	Номинальный ток	10А
	Контактное сопротивление	≤5 мОм
	Макс. секция проводника	3x1,5 мм²

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Каковы преимущества использования разъема DIN?

Вместо использования проводов с втулкой катушка имеет штыри или контакты для подключения стандартного разъема DIN. Таким образом, катушка будет иметь штекерное соединение, а вилка, соединяющая катушку, — гнездовую. Преимущества разъема DIN заключаются в том, что он позволяет быстро заменить клапан или катушку. Тем не менее, это отличные изоляционные свойства и хорошая водонепроницаемость.

Для чего используются соленоидные разъемы DIN 43650?
Соленоидные разъемы DIN 43650 подходят для использования в различных отраслях промышленности, таких как машиностроение, производство инструментов или оборудования. Другие области применения включают облегчение передачи энергии и сигналов в магнитных клапанах, датчиках температуры и преобразователях давления.
